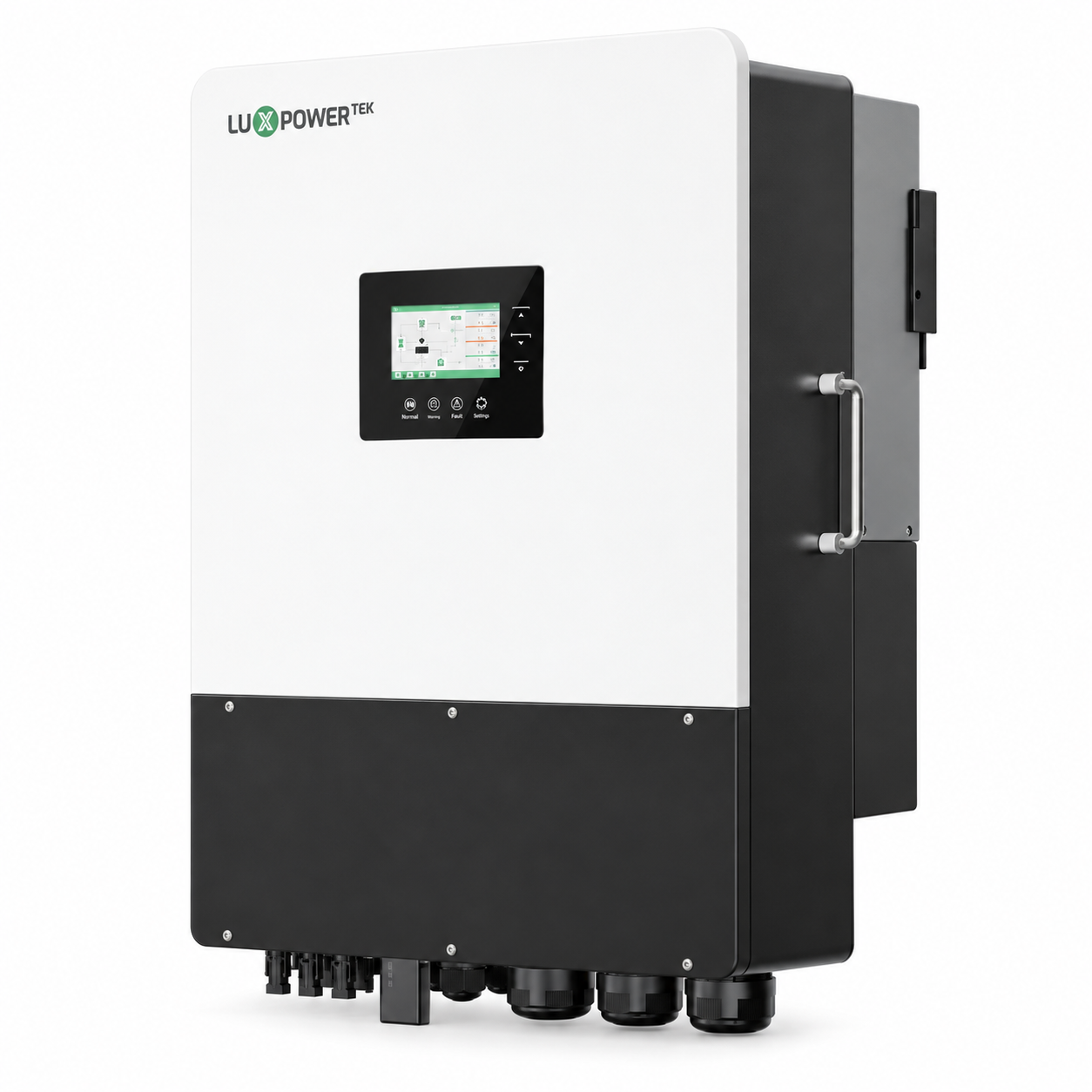

Biến Tần LUXPOWER Hybrid TriP2-HB-3P 30K 30kW – 3 MPPT, PV 60kWp, DC 45kW

Giới thiệu sản phẩm

LUXPOWER Hybrid TriP2-HB-3P 30K 30kW là dòng biến tần Hybrid 3 pha công suất lớn, được thiết kế cho các hệ thống điện mặt trời có lưu trữ, kết hợp khả năng hòa lưới, lưu trữ năng lượng và cấp điện dự phòng trong cùng một thiết bị.

Sản phẩm sở hữu công suất On-grid/Backup 30kW , hỗ trợ giàn pin năng lượng mặt trời lắp đặt lên đến 60kWp và công suất DC tối đa 45kW . Hệ thống PV được quản lý thông qua 3 MPPT độc lập , với dòng đầu vào 40A / 40A / 40A , giúp việc thiết kế và phân chia các chuỗi pin linh hoạt hơn trên những công trình có nhiều hướng mái.

LUXPOWER TriP2-HB-3P 30K hỗ trợ hệ lưu trữ trong dải điện áp 100–700V , tương thích với ắc quy/Lithium phù hợp , đồng thời hỗ trợ dòng sạc/xả tối đa 75A/75A . Khả năng sạc/xả lớn giúp inverter phù hợp với những hệ thống pin lưu trữ dung lượng và công suất cao.

Một trong những điểm nổi bật của inverter là khả năng bám tải và quản lý công suất độc lập trên từng pha , hỗ trợ phân bổ công suất không cân bằng theo pha lên đến 0kW / 15kW / 15kW . Tính năng này đặc biệt hữu ích đối với các công trình điện 3 pha có tải sử dụng không đồng đều.

Ngoài ra, LUXPOWER TriP2-HB-3P 30K hỗ trợ ghép song song tối đa 10 máy , cho phép mở rộng tổng công suất định mức của hệ thống lên đến 300kW theo cấu hình phù hợp.

Thiết bị được trang bị Wi-Fi và Meter đi kèm , hỗ trợ giám sát và quản lý năng lượng. Wi-Fi và Meter được bảo hành 1 năm .

Ưu điểm nổi bật

• Công suất Hybrid 30kW .
• Công suất On-grid 30kW .
• Công suất Backup 30kW .
• Hỗ trợ lắp đặt PV lên đến 60kWp .
• Công suất DC tối đa 45kW .
• Trang bị 3 MPPT độc lập .
• Dòng PV đầu vào 40A / 40A / 40A .
• Hỗ trợ hệ pin 100–700V .
• Hỗ trợ ắc quy / Lithium tương thích .
• Dòng sạc tối đa 75A .
• Dòng xả tối đa 75A .
• Cài đặt tùy chỉnh nhiều chế độ quản lý năng lượng.
• Hỗ trợ bám tải độc lập riêng biệt từng pha .
• Phân bổ công suất theo pha lên đến 0kW / 15kW / 15kW .
• Ghép song song tối đa 10 inverter .
• Khả năng mở rộng tổng công suất lên đến 300kW theo cấu hình phù hợp.
• Wi-Fi và Meter đi kèm .
• Wi-Fi và Meter bảo hành 1 năm .

Bảng Thông Số Kỹ Thuật LUXPOWER Hybrid TriP2-HB-3P 30K

Thông số	LUXPOWER TriP2-HB-3P 30K
Thương hiệu	LUXPOWER
Model	TriP2-HB-3P 30K
Loại inverter	Hybrid 3 pha
Công suất định mức	30kW
Công suất On-grid	30kW
Công suất Backup	30kW
Công suất PV lắp đặt	Lên đến 60kWp
Công suất DC tối đa	45kW
Số MPPT	3 MPPT
Dòng PV MPPT 1	40A
Dòng PV MPPT 2	40A
Dòng PV MPPT 3	40A
Dải điện áp hệ pin	100–700V
Loại pin hỗ trợ	Ắc quy / Lithium tương thích
Dòng sạc tối đa	75A
Dòng xả tối đa	75A
Chế độ vận hành	Tùy chỉnh nhiều chế độ
Bám tải	Có
Quản lý tải từng pha	Độc lập
Phân bổ công suất theo pha	0kW / 15kW / 15kW
Ghép song song	Tối đa 10 máy
Công suất mở rộng	Tối đa 300kW theo cấu hình phù hợp
Wi-Fi	Có đi kèm
Meter	Có đi kèm
Bảo hành Wi-Fi & Meter	1 năm
Ứng dụng	Hybrid / On-grid / Backup / Lưu trữ điện

3 MPPT – Dòng PV 40A / 40A / 40A

LUXPOWER Hybrid TriP2-HB-3P 30K được trang bị 3 MPPT độc lập , giúp hệ thống PV linh hoạt hơn khi thiết kế các chuỗi pin năng lượng mặt trời.

Dòng đầu vào của từng MPPT:

MPPT 1: 40A

MPPT 2: 40A

MPPT 3: 40A

Cấu hình 3 MPPT đặc biệt phù hợp với những công trình có nhiều hướng mái hoặc cần chia giàn pin thành nhiều khu vực khác nhau.

Ví dụ, các chuỗi pin trên mái Đông, mái Tây và một khu vực mái khác có thể được bố trí vào các MPPT riêng biệt theo thiết kế phù hợp.

Mỗi MPPT có khả năng theo dõi điểm công suất của nhóm PV tương ứng, giúp hệ thống khai thác nguồn năng lượng mặt trời hiệu quả hơn trong điều kiện vận hành thực tế.

Hỗ Trợ Giàn PV Lên Đến 60kWp

LUXPOWER TriP2-HB-3P 30K hỗ trợ giàn pin năng lượng mặt trời có tổng công suất lắp đặt lên đến:

60kWp

Khả năng hỗ trợ giàn PV lớn giúp inverter phù hợp với các công trình có diện tích mái rộng và nhu cầu khai thác sản lượng điện mặt trời cao.

Việc thiết kế giàn PV lớn hơn công suất AC của inverter có thể giúp tăng thời gian khai thác năng lượng trong ngày, đặc biệt vào buổi sáng, buổi chiều hoặc những thời điểm cường độ bức xạ không đạt mức tối ưu.

Khi thiết kế thực tế, số lượng tấm pin và cách chia chuỗi cần đảm bảo các giới hạn về điện áp, dòng điện và công suất MPPT theo yêu cầu kỹ thuật của inverter.

Công Suất DC Tối Đa 45kW

LUXPOWER Hybrid TriP2-HB-3P 30K có:

PV lắp đặt: lên đến 60kWp

Công suất DC tối đa: 45kW

Hai thông số này cần được phân biệt khi thiết kế hệ thống.

Với công suất định mức 30kW, mức công suất DC tối đa 45kW tương đương khoảng 150% công suất AC định mức .

Khả năng thiết kế DC lớn giúp tăng khả năng khai thác năng lượng trong các khoảng thời gian bức xạ thấp, đồng thời tạo nguồn năng lượng lớn để cấp tải và sạc hệ thống pin lưu trữ.

On-grid / Backup 30kW

LUXPOWER TriP2-HB-3P 30K cung cấp:

Công suất On-grid: 30kW

Công suất Backup: 30kW

Ở chế độ hòa lưới, inverter có thể phối hợp nguồn điện từ PV – Battery – Grid để đáp ứng nhu cầu sử dụng điện của công trình theo chiến lược quản lý năng lượng được cài đặt.

Khi điện lưới gặp sự cố và hệ thống chuyển sang chế độ dự phòng, inverter có khả năng cung cấp Backup 30kW , phù hợp với những công trình cần duy trì nhiều tải quan trọng.

Mức công suất này giúp TriP2-HB-3P 30K phù hợp với các hệ thống Hybrid 3 pha quy mô lớn tại cơ sở kinh doanh, công trình thương mại và nhà xưởng có cấu hình tải phù hợp.

Hỗ Trợ Ắc Quy / Lithium 100–700V

LUXPOWER Hybrid TriP2-HB-3P 30K hỗ trợ hệ lưu trữ trong dải điện áp:

100V – 700V

Dải điện áp rộng giúp inverter có thể kết hợp với các hệ thống pin lưu trữ tương thích theo yêu cầu của từng công trình.

Thiết bị hỗ trợ ắc quy hoặc pin Lithium tương thích . Khi sử dụng pin Lithium, hệ thống cần đảm bảo khả năng tương thích giữa inverter và BMS về:

• Điện áp hoạt động.
• Dòng sạc/xả.
• Công suất.
• Giao thức truyền thông.
• Các chức năng bảo vệ.

Đối với inverter 30kW, việc lựa chọn hệ pin cần đặc biệt quan tâm đến khả năng cấp công suất của Battery , không chỉ tổng dung lượng lưu trữ tính bằng kWh.

Dòng Sạc/Xả 75A / 75A

Một trong những thông số đáng chú ý của LUXPOWER TriP2-HB-3P 30K là khả năng sạc/xả:

Dòng sạc tối đa: 75A

Dòng xả tối đa: 75A

Dòng sạc/xả lớn giúp inverter phù hợp với các hệ thống pin lưu trữ có khả năng cấp và nhận công suất cao.

Với hệ thống pin điện áp cao, công suất sạc/xả thực tế phụ thuộc vào điện áp vận hành của Battery, khả năng của BMS và các giới hạn kỹ thuật của inverter.

Do đó, hệ pin cần được thiết kế đồng bộ để khai thác hiệu quả khả năng sạc/xả của TriP2-HB-3P 30K.

Lưu ý khi thiết kế hệ pin 75A

Khi kết hợp LUXPOWER TriP2-HB-3P 30K với hệ lưu trữ, cần đặc biệt quan tâm đến:

• Dải điện áp hoạt động của Battery.
• Điện áp của từng module pin.
• Số lượng module trong hệ thống.
• Dòng sạc tối đa của BMS.
• Dòng xả tối đa của BMS.
• Công suất tối đa của hệ Battery.
• Khả năng giao tiếp BMS – inverter.
• Tổng dung lượng lưu trữ kWh.
• Dây dẫn Battery.
• Đầu cos và đầu nối.
• Thanh cái DC nếu sử dụng.
• CB/cầu chì bảo vệ Battery.
• Yêu cầu kỹ thuật của nhà sản xuất inverter và pin.

Đối với hệ thống Hybrid công suất 30kW, dung lượng pin lớn chưa đồng nghĩa với khả năng cấp đủ công suất . Hệ Battery và BMS cũng cần có khả năng đáp ứng dòng sạc/xả và công suất theo yêu cầu của inverter.

Bám Tải Độc Lập Riêng Biệt Từng Pha

Một trong những tính năng nổi bật của LUXPOWER Hybrid TriP2-HB-3P 30K là khả năng bám tải và quản lý công suất độc lập trên từng pha .

Inverter hỗ trợ khả năng phân bổ công suất theo pha lên đến:

0kW / 15kW / 15kW

Điều này đặc biệt hữu ích đối với những hệ thống điện 3 pha nhưng tải thực tế không được phân bố đồng đều.

Ví dụ, trong trường hợp một pha gần như không sử dụng điện nhưng hai pha còn lại có nhu cầu tải lớn hơn, inverter có khả năng điều phối công suất linh hoạt giữa các pha trong giới hạn kỹ thuật của thiết bị.

Tính năng này giúp hệ thống thích ứng tốt hơn với điều kiện sử dụng điện thực tế tại các công trình thương mại, cơ sở kinh doanh và nhà xưởng.

Tùy Chỉnh Nhiều Chế Độ Quản Lý Năng Lượng

LUXPOWER Hybrid TriP2-HB-3P 30K hỗ trợ nhiều chế độ vận hành có thể tùy chỉnh theo nhu cầu thực tế.

Tùy theo cấu hình hệ thống, inverter có thể được thiết lập để:

• Ưu tiên sử dụng điện mặt trời.
• Ưu tiên cấp điện cho tải.
• Ưu tiên sạc pin lưu trữ.
• Sử dụng pin theo khung giờ.
• Duy trì mức pin dự phòng.
• Quản lý việc sử dụng điện lưới.
• Bám tải theo nhu cầu sử dụng.
• Tăng tỷ lệ tự sử dụng điện mặt trời.
• Điều phối nguồn PV, Battery, Grid và Load.

Khả năng tùy chỉnh giúp hệ thống cân bằng giữa mục tiêu tối ưu điện mặt trời, giảm điện năng mua từ lưới và duy trì nguồn năng lượng dự phòng .

Quản Lý Năng Lượng Hybrid

LUXPOWER TriP2-HB-3P 30K đóng vai trò trung tâm điều phối các nguồn năng lượng:

PV → Inverter → Tải

PV → Inverter → Battery

Battery → Inverter → Tải

Grid ↔ Inverter → Tải / Battery

Nguồn điện mặt trời có thể được ưu tiên sử dụng trực tiếp cho tải. Phần năng lượng phù hợp được đưa vào hệ thống lưu trữ để sử dụng vào buổi tối, giờ cao điểm hoặc khi điện lưới gặp sự cố.

Việc điều phối năng lượng linh hoạt giúp tăng tỷ lệ tự sử dụng nguồn điện mặt trời của công trình.

Ghép Song Song Tối Đa 10 Máy

LUXPOWER Hybrid TriP2-HB-3P 30K hỗ trợ ghép song song tối đa 10 inverter nhằm tăng công suất toàn hệ thống.

Với công suất 30kW mỗi máy:

10 × 30kW = 300kW

Như vậy, hệ thống có khả năng mở rộng từ một inverter 30kW lên đến 300kW công suất định mức khi sử dụng 10 inverter theo cấu hình phù hợp.

Khả năng mở rộng này giúp TriP2-HB-3P 30K phù hợp với các công trình thương mại, cơ sở sản xuất và những hệ thống có kế hoạch tăng công suất trong tương lai.

Việc ghép song song nhiều inverter cần được thiết kế đúng yêu cầu về đấu nối, truyền thông, bảo vệ và cấu hình hệ thống của LUXPOWER.

Wi-Fi & Meter Đi Kèm

LUXPOWER Hybrid TriP2-HB-3P 30K được trang bị Wi-Fi và Meter đi kèm .

Wi-Fi hỗ trợ kết nối inverter với nền tảng giám sát tương thích, giúp người dùng theo dõi:

• Công suất và sản lượng PV.
• Công suất tải.
• Trạng thái pin lưu trữ.
• Công suất sạc/xả.
• Trạng thái điện lưới.
• Trạng thái inverter.
• Dòng năng lượng trong hệ thống.
• Lịch sử vận hành.

Meter hỗ trợ đo lường dòng năng lượng tại điểm đấu nối theo thiết kế, phục vụ các chức năng bám tải và quản lý năng lượng của inverter.

Wi-Fi và Meter đi kèm được bảo hành 1 năm.

Ứng Dụng Của LUXPOWER Hybrid TriP2-HB-3P 30K 30kW

Sản phẩm phù hợp cho:

• Hệ thống điện mặt trời Hybrid 3 pha công suất lớn.
• Biệt thự và nhà ở có nhu cầu sử dụng điện cao.
• Cửa hàng và showroom.
• Nhà hàng.
• Văn phòng.
• Khách sạn và cơ sở lưu trú quy mô phù hợp.
• Cơ sở kinh doanh.
• Công trình thương mại.
• Nhà xưởng.
• Hệ thống lưu trữ điện áp 100–700V.
• Công trình cần Backup công suất 30kW.
• Công trình có nhiều hướng mái.
• Hệ thống điện 3 pha có tải không cân bằng.
• Công trình cần bám tải độc lập từng pha.
• Hệ thống cần mở rộng công suất bằng nhiều inverter.

LUXPOWER Hybrid TriP2-HB-3P 30K – Hybrid 30kW Cho Hệ Thống 3 Pha Công Suất Lớn

Với PV lắp đặt lên đến 60kWp, công suất DC tối đa 45kW, 3 MPPT 40A/40A/40A và On-grid/Backup 30kW , LUXPOWER Hybrid TriP2-HB-3P 30K là giải pháp phù hợp cho các hệ thống điện mặt trời Hybrid 3 pha có nhu cầu khai thác và lưu trữ lượng năng lượng lớn.

Khả năng hỗ trợ ắc quy/Lithium 100–700V, dòng sạc/xả 75A/75A và bám tải độc lập từng pha 0kW/15kW/15kW giúp inverter thích ứng linh hoạt với các công trình có tải 3 pha không cân bằng.

Đặc biệt, khả năng ghép song song tối đa 10 máy cho phép mở rộng tổng công suất định mức của hệ thống lên đến 300kW , tạo điều kiện nâng cấp hệ thống khi nhu cầu sử dụng điện tăng trong tương lai.
