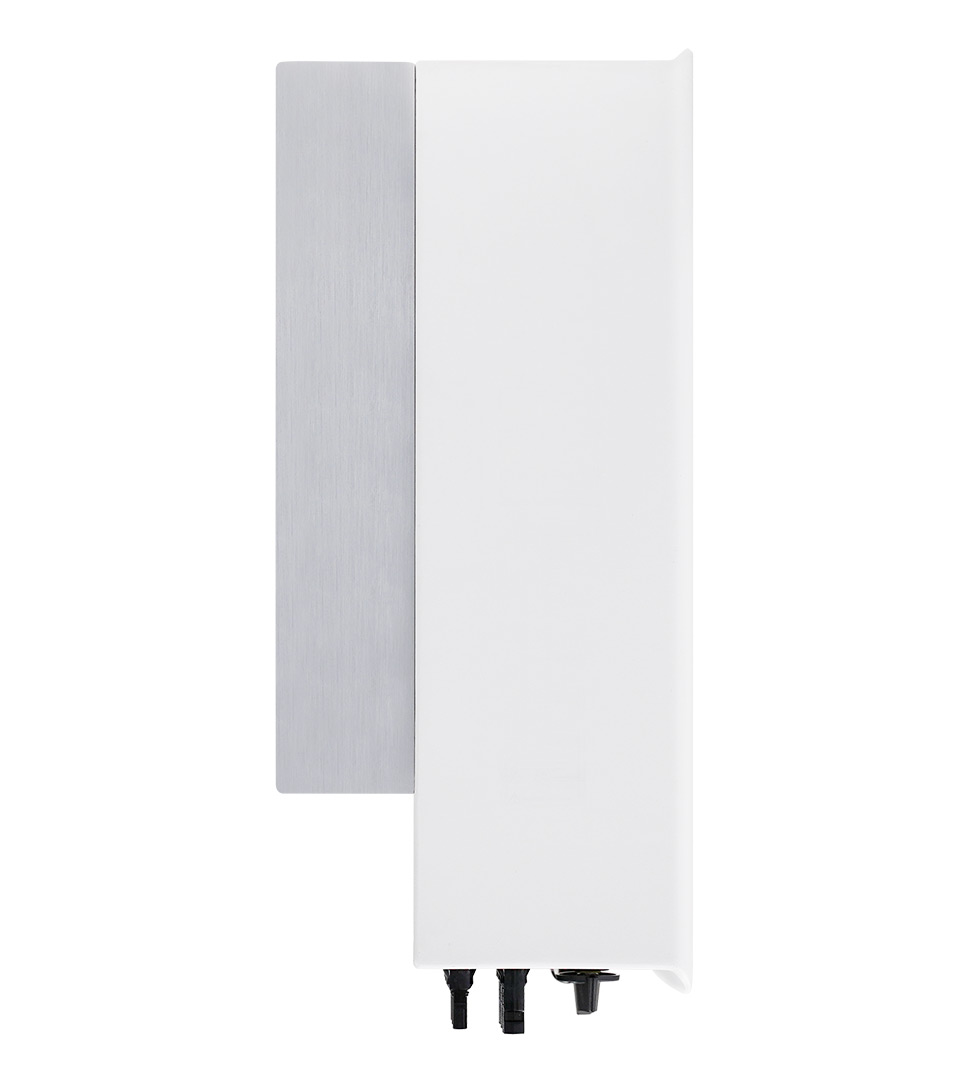

Inverter Hòa Lưới Solis S5-GR1P8K 8kW 1 Pha

Giới thiệu Solis S5-GR1P8K

Solis S5-GR1P8K là biến tần hòa lưới 1 pha công suất định mức 8kW, thuộc dòng S5-GR1P(7–10)K của Solis, được thiết kế cho các hệ thống điện mặt trời dân dụng có công suất lớn, biệt thự, cửa hàng, văn phòng và các công trình thương mại nhỏ sử dụng điện một pha.

Điểm nổi bật của S5-GR1P8K là thiết kế 3 MPPT độc lập với tối đa 3 chuỗi PV. Cấu hình này giúp inverter linh hoạt hơn khi giàn pin được bố trí trên nhiều hướng mái hoặc nhiều khu vực có điều kiện bức xạ khác nhau.

Inverter hỗ trợ công suất giàn PV khuyến nghị tối đa 12kW, điện áp đầu vào tối đa 600V, dải điện áp MPPT 100–500V, dòng điện đầu vào tối đa 14A/14A/14A và dòng điện ngắn mạch tối đa 22A/22A/22A.

S5-GR1P8K có công suất AC định mức 8kW, công suất đầu ra tối đa 8,8kW, hiệu suất chuyển đổi tối đa 98,0% và cấp bảo vệ IP66. Thiết bị còn hỗ trợ AFCI, kiểm soát công suất phát lên lưới, giám sát tiêu thụ điện 24 giờ và giám sát từ xa thông qua SolisCloud.

Đặc điểm nổi bật

• Công suất đầu ra định mức 8kW.
• Hệ thống điện 1 pha 220V / 230V.
• Công suất giàn PV khuyến nghị tối đa 12kW.
• Điện áp đầu vào tối đa 600V.
• Điện áp định mức 330V.
• Điện áp khởi động 120V.
• Dải điện áp MPPT 100–500V.
• 3 MPPT / tối đa 3 chuỗi PV.
• Dòng điện đầu vào tối đa 14A / 14A / 14A.
• Dòng điện ngắn mạch tối đa 22A / 22A / 22A.
• Công suất đầu ra AC định mức 8kW.
• Công suất đầu ra tối đa 8,8kW.
• Công suất biểu kiến đầu ra tối đa 8,8kVA.
• Hiệu suất tối đa 98,0%.
• Hiệu suất Châu Âu 97,1%.
• Hỗ trợ bảo vệ AFCI.
• Hỗ trợ kiểm soát công suất phát lên lưới.
• Hỗ trợ giám sát tiêu thụ tải 24 giờ.
• Khả năng thích ứng với lưới điện yếu.
• Cấp bảo vệ IP66.
• Làm mát bằng đối lưu tự nhiên.
• Hỗ trợ RS485.
• Tùy chọn Wi-Fi và GPRS.
• Giám sát hệ thống qua SolisCloud.

Bảng thông số kỹ thuật Solis S5-GR1P8K

1. Đầu vào DC – Pin quang điện

Thông số	S5-GR1P8K
Công suất giàn PV khuyến nghị tối đa	12 kW
Điện áp đầu vào tối đa	600 V
Điện áp định mức	330 V
Điện áp khởi động	120 V
Dải điện áp MPPT	100–500 V
Dòng điện đầu vào tối đa	14 A / 14 A / 14 A
Dòng điện ngắn mạch tối đa	22 A / 22 A / 22 A
Số lượng MPPT	3
Số chuỗi PV đầu vào tối đa	3
Số MPPT / số chuỗi đầu vào tối đa	3 / 3

2. Đầu ra AC – Phía lưới

Thông số	S5-GR1P8K
Công suất đầu ra định mức	8 kW
Công suất đầu ra tối đa	8,8 kW
Công suất biểu kiến đầu ra tối đa	8,8 kVA
Kiểu kết nối	1/N/PE
Điện áp lưới định mức	220 V / 230 V
Tần số lưới định mức	50 Hz / 60 Hz
Dòng điện đầu ra định mức	36,4 A / 34,8 A
Dòng điện đầu ra tối đa	36,6 A
Hệ số công suất	>0,99
Dải điều chỉnh hệ số công suất	0,8 sớm đến 0,8 trễ
Tổng độ méo sóng hài dòng điện THDi	<3%

3. Hiệu suất

Thông số	S5-GR1P8K
Hiệu suất tối đa	98,0%
Hiệu suất Châu Âu	97,1%

4. Hệ thống bảo vệ

Chức năng bảo vệ	Trang bị
Bảo vệ ngược cực DC	Có
Bảo vệ chống đảo lưới	Có
Bảo vệ quá dòng đầu ra	Có
Bảo vệ ngắn mạch	Có
Giám sát điện trở cách điện	Có
Giám sát dòng điện dư	Có
Giám sát lưới điện	Có
Bảo vệ quá nhiệt	Có
AFCI – Bảo vệ hồ quang DC	Hỗ trợ
Công tắc DC tích hợp	Có

5. Thông số chung

Thông số	S5-GR1P8K
Trọng lượng	Khoảng 18,5 kg
Cấu trúc liên kết	Không biến áp
Nhiệt độ môi trường hoạt động	-25°C đến +60°C
Cấp bảo vệ	IP66
Độ ồn điển hình	<30 dB(A)
Phương thức làm mát	Đối lưu tự nhiên
Độ cao vận hành tối đa	4.000 m

6. Kết nối, hiển thị và truyền thông

Hạng mục	Thông số
Kết nối DC	Đầu nối MC4
Kết nối AC	Terminal OT
Hiển thị	LCD
Giao tiếp tiêu chuẩn	RS485
Wi-Fi	Tùy chọn
GPRS	Tùy chọn
Kiểm soát công suất phát lên lưới	Hỗ trợ
Giám sát tiêu thụ tải 24 giờ	Hỗ trợ khi kết hợp Meter/CT phù hợp
Nền tảng giám sát	SolisCloud

7. Tiêu chuẩn kỹ thuật

Nhóm	Tiêu chuẩn
An toàn	IEC/EN 62109-1/-2
EMC	IEC/EN 61000-6-1/-2/-3/-4
Kết nối lưới	IEC 62116, IEC 61727, EN 50549-1 và các tiêu chuẩn theo từng thị trường
Hiệu suất và môi trường	IEC 60068, IEC 61683, EN 50530

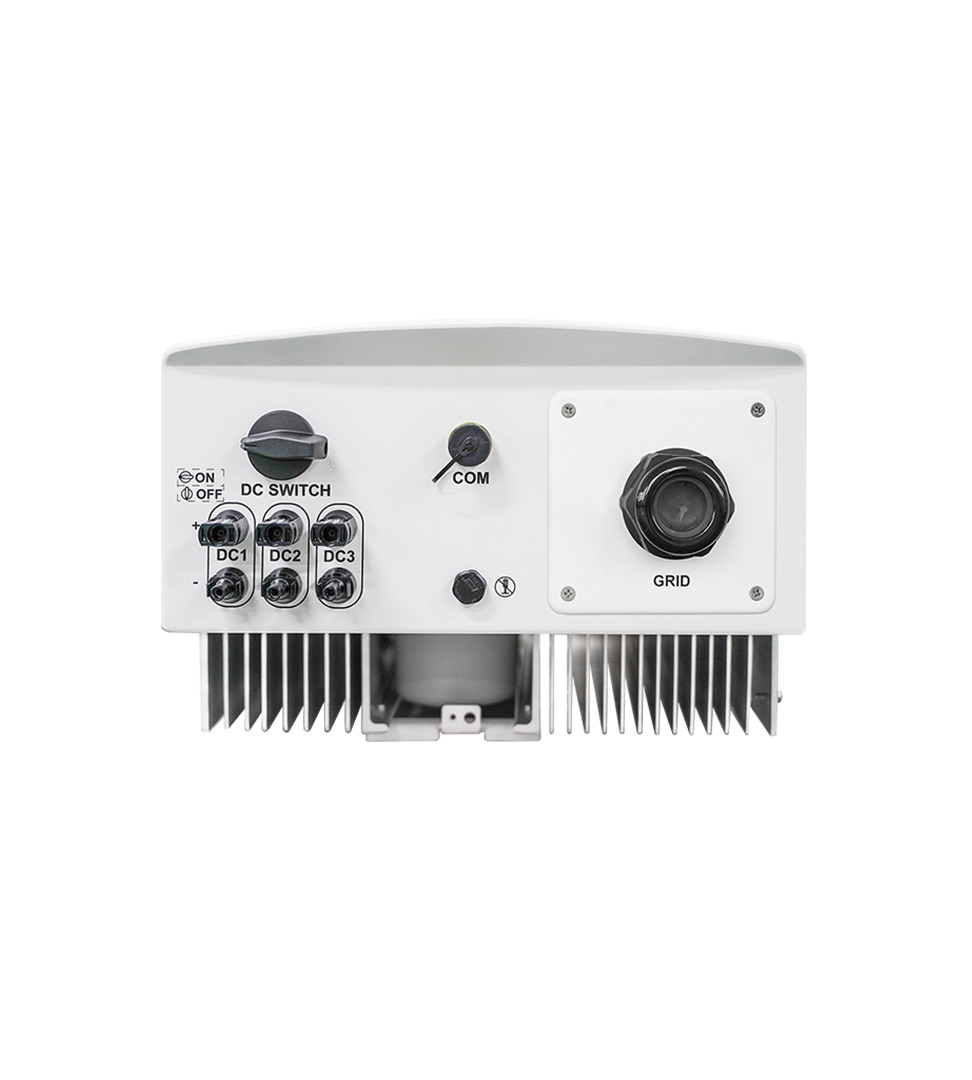

3 MPPT độc lập

S5-GR1P8K được trang bị 3 MPPT độc lập với tối đa 3 chuỗi PV.

Mỗi MPPT có thể kết nối với một chuỗi riêng biệt, giúp inverter phù hợp với những công trình có nhiều hướng mái hoặc nhiều khu vực PV có điều kiện bức xạ khác nhau.

Ví dụ, giàn PV có thể được phân chia giữa mái Đông, mái Tây và một khu vực mái hướng Nam. Mỗi MPPT sẽ theo dõi điểm công suất cực đại của từng chuỗi độc lập, giúp giảm ảnh hưởng giữa các khu vực PV.

Thiết kế 3 MPPT là một lợi thế đáng chú ý của dòng S5-GR1P(7–10)K so với các inverter một pha chỉ có một hoặc hai MPPT.

Công suất giàn PV khuyến nghị tối đa 12kW

S5-GR1P8K có công suất AC định mức 8kW nhưng hỗ trợ giàn PV khuyến nghị tối đa 12kW.

Khả năng lắp công suất DC lớn hơn công suất AC giúp tăng sản lượng điện vào buổi sáng, buổi chiều và những thời điểm bức xạ thấp.

Khi thiết kế hệ thống cần tính toán cách phân chia công suất PV trên ba MPPT, đồng thời đảm bảo điện áp và dòng điện của từng chuỗi nằm trong phạm vi cho phép của inverter.

Dòng điện đầu vào 14A / 14A / 14A

Mỗi MPPT của S5-GR1P8K hỗ trợ dòng điện đầu vào tối đa 14A.

Dòng điện ngắn mạch tối đa đạt 22A trên mỗi MPPT.

Khi lựa chọn module PV cần kiểm tra dòng điện tại điểm công suất cực đại và dòng ngắn mạch của tấm pin để đảm bảo phù hợp với giới hạn đầu vào của inverter.

Dải điện áp MPPT 100–500V

S5-GR1P8K có điện áp đầu vào DC tối đa 600V, điện áp định mức 330V và điện áp khởi động 120V.

Dải điện áp MPPT từ 100 đến 500V mang lại sự linh hoạt khi thiết kế số lượng module nối tiếp trong từng chuỗi.

Điện áp hở mạch của chuỗi PV ở điều kiện nhiệt độ thấp không được vượt quá điện áp DC tối đa của inverter.

Công suất AC định mức 8kW

S5-GR1P8K có công suất đầu ra AC định mức 8kW và công suất đầu ra tối đa 8,8kW.

Công suất biểu kiến đầu ra tối đa đạt 8,8kVA.

Thiết bị được thiết kế cho hệ thống điện một pha 220V hoặc 230V. Dòng điện đầu ra định mức đạt khoảng 36,4A tại 220V và 34,8A tại 230V.

Hiệu suất tối đa 98%

S5-GR1P8K đạt hiệu suất chuyển đổi tối đa 98,0% và hiệu suất Châu Âu 97,1%.

Hiệu suất chuyển đổi cao giúp giảm tổn hao trong quá trình chuyển đổi điện DC từ giàn pin mặt trời thành điện AC phục vụ phụ tải và hòa vào lưới.

Hỗ trợ AFCI

S5-GR1P8K hỗ trợ chức năng AFCI giúp phát hiện hiện tượng hồ quang bất thường trên phía DC.

Chức năng này góp phần nâng cao mức độ an toàn của hệ thống điện mặt trời, đặc biệt tại các đầu nối và đường dây DC.

Cấu hình AFCI thực tế cần được kiểm tra theo phiên bản thiết bị được phân phối.

Kiểm soát công suất phát lên lưới

S5-GR1P8K hỗ trợ chức năng quản lý công suất phát ngược lên lưới.

Khi kết hợp với Meter hoặc CT phù hợp, inverter có thể được cấu hình để giới hạn công suất xuất lên lưới theo yêu cầu của hệ thống.

Tính năng này phù hợp với các công trình cần triển khai giới hạn phát hoặc Zero Export.

Giám sát tiêu thụ điện 24 giờ

Inverter có thể kết hợp với Smart Meter hoặc CT để theo dõi mức tiêu thụ điện của phụ tải trong 24 giờ.

Dữ liệu về công suất PV, mức tiêu thụ và lượng điện trao đổi với lưới giúp người sử dụng đánh giá hiệu quả hoạt động của hệ thống điện mặt trời.

Khả năng thích ứng với lưới điện yếu

Dòng S5-GR1P(7–10)K được thiết kế với khả năng thích ứng với điều kiện lưới điện yếu.

Khả năng này giúp inverter duy trì hoạt động ổn định hơn tại những khu vực có đặc tính điện lưới biến động trong giới hạn vận hành cho phép.

Thiết kế IP66

S5-GR1P8K đạt cấp bảo vệ IP66, tăng khả năng chống bụi và nước khi được lắp đặt đúng hướng dẫn kỹ thuật.

Thiết bị được thiết kế cho môi trường dân dụng và thương mại, đồng thời hỗ trợ vận hành ở độ cao lên tới 4.000m.

Làm mát bằng đối lưu tự nhiên

S5-GR1P8K sử dụng phương pháp làm mát bằng đối lưu tự nhiên.

Thiết kế không sử dụng quạt làm mát liên tục giúp giảm tiếng ồn và giảm số lượng bộ phận chuyển động bên trong inverter.

Độ ồn điển hình dưới 30dB(A), phù hợp với nhiều vị trí lắp đặt tại nhà ở và công trình thương mại.

Giám sát hệ thống qua SolisCloud

S5-GR1P8K hỗ trợ giao tiếp RS485 và các tùy chọn truyền thông Wi-Fi hoặc GPRS.

Khi kết nối với thiết bị truyền thông phù hợp, dữ liệu inverter có thể được đồng bộ lên nền tảng SolisCloud.

Người sử dụng có thể theo dõi sản lượng điện mặt trời, công suất phát, trạng thái inverter và lịch sử vận hành từ xa.

Ứng dụng của Solis S5-GR1P8K

Solis S5-GR1P8K phù hợp với:

• Hệ thống điện mặt trời hòa lưới 1 pha.
• Nhà ở và nhà phố có mức tiêu thụ điện cao.
• Biệt thự.
• Cửa hàng và văn phòng.
• Hệ thống PV công suất khoảng 8–12kWp.
• Công trình có nhiều hướng mái.
• Hệ thống cần 3 MPPT độc lập.
• Công trình cần kiểm soát công suất phát lên lưới.
• Hệ thống cần giám sát tiêu thụ điện.
• Công trình cần inverter có hiệu suất cao.
• Hệ thống cần giám sát từ xa qua SolisCloud.
