Inverter Hòa Lưới Solis S6-GR1P3K-M 3kW 1 Pha

Giới thiệu Solis S6-GR1P3K-M

Solis S6-GR1P3K-M là biến tần hòa lưới 1 pha công suất định mức 3kW, thuộc dòng Solis S6 Mini Series được thiết kế cho các hệ thống điện mặt trời dân dụng có quy mô nhỏ và vừa.

Thiết bị có thiết kế nhỏ gọn, trọng lượng nhẹ và sử dụng phương pháp làm mát bằng đối lưu tự nhiên không cần quạt, giúp giảm tiếng ồn trong quá trình vận hành. Đây là lựa chọn phù hợp cho nhà ở, nhà phố, cửa hàng, văn phòng nhỏ và các hệ thống điện mặt trời sử dụng nguồn điện 1 pha.

S6-GR1P3K-M hỗ trợ công suất giàn PV khuyến nghị tối đa 4,5kW, điện áp đầu vào DC tối đa 600V, dải điện áp MPPT 80–500V và dòng điện đầu vào tối đa 14A.

Inverter còn hỗ trợ chức năng kiểm soát công suất phát lên lưới, giám sát mức tiêu thụ điện, thích ứng với lưới điện yếu và bảo vệ AFCI nhằm tăng mức độ an toàn cho hệ thống điện mặt trời.

Đặc điểm nổi bật

• Công suất đầu ra định mức 3kW.
• Hệ thống điện 1 pha 220V / 230V.
• Công suất giàn PV khuyến nghị tối đa 4,5kW.
• Điện áp DC đầu vào tối đa 600V.
• Điện áp định mức 330V.
• Điện áp khởi động 90V.
• Dải điện áp MPPT 80–500V.
• 1 MPPT / 1 chuỗi PV.
• Dòng điện đầu vào tối đa 14A.
• Dòng điện ngắn mạch tối đa 22A.
• Công suất đầu ra tối đa 3,3kW.
• Công suất biểu kiến đầu ra tối đa 3,3kVA.
• Hiệu suất tối đa 97,1%.
• Hiệu suất Châu Âu 96,7%.
• Hỗ trợ kiểm soát công suất phát lên lưới.
• Hỗ trợ giám sát tiêu thụ tải 24 giờ.
• Thích ứng với lưới điện yếu.
• Hỗ trợ bảo vệ AFCI.
• Thiết kế không quạt, vận hành êm.
• Công suất tiêu thụ ban đêm dưới 1W.
• Cấp bảo vệ IP66.
• Hỗ trợ RS485 và thiết bị truyền thông không dây.
• Giám sát hệ thống từ xa qua SolisCloud.

Bảng thông số kỹ thuật Solis S6-GR1P3K-M

1. Đầu vào DC – Pin quang điện

Thông số	S6-GR1P3K-M
Công suất giàn PV khuyến nghị tối đa	4,5 kW
Điện áp đầu vào tối đa	600 V
Điện áp định mức	330 V
Điện áp khởi động	90 V
Dải điện áp MPPT	80–500 V
Dòng điện đầu vào tối đa	14 A
Dòng điện ngắn mạch tối đa	22 A
Số lượng MPPT	1
Số chuỗi PV đầu vào tối đa	1
Số MPPT / số chuỗi đầu vào tối đa	1 / 1

2. Đầu ra AC – Phía lưới

Thông số	S6-GR1P3K-M
Công suất đầu ra định mức	3 kW
Công suất đầu ra tối đa	3,3 kW
Công suất biểu kiến đầu ra tối đa	3,3 kVA
Kiểu kết nối	1/N/PE
Điện áp lưới định mức	220 V / 230 V
Tần số lưới định mức	50 Hz / 60 Hz
Dòng điện đầu ra định mức	13,6 A / 13,0 A
Dòng điện đầu ra tối đa	15,7 A
Hệ số công suất	>0,99
Dải điều chỉnh hệ số công suất	0,8 sớm đến 0,8 trễ
Tổng độ méo sóng hài dòng điện THDi	<3%

3. Hiệu suất

Thông số	S6-GR1P3K-M
Hiệu suất tối đa	97,1%
Hiệu suất Châu Âu	96,7%

4. Hệ thống bảo vệ

Chức năng bảo vệ	Trang bị
Bảo vệ ngược cực DC	Có
Bảo vệ chống đảo lưới	Có
Bảo vệ quá dòng đầu ra	Có
Bảo vệ ngắn mạch	Có
Giám sát lưới điện	Có
Giám sát điện trở cách điện	Có
Giám sát dòng điện dư	Có
Bảo vệ quá nhiệt	Có
AFCI – Bảo vệ hồ quang DC	Hỗ trợ
Chống sét lan truyền	Có
Công tắc DC	Theo cấu hình

5. Thông số chung

Thông số	S6-GR1P3K-M
Kích thước (Rộng × Cao × Sâu)	310 × 373 × 160 mm
Trọng lượng	7,7 kg
Cấu trúc liên kết	Không biến áp
Công suất tiêu thụ ban đêm	<1 W
Nhiệt độ môi trường hoạt động	-25°C đến +60°C
Độ ẩm tương đối	0–100%
Cấp bảo vệ	IP66
Phương thức làm mát	Đối lưu tự nhiên
Độ cao vận hành tối đa	4.000 m

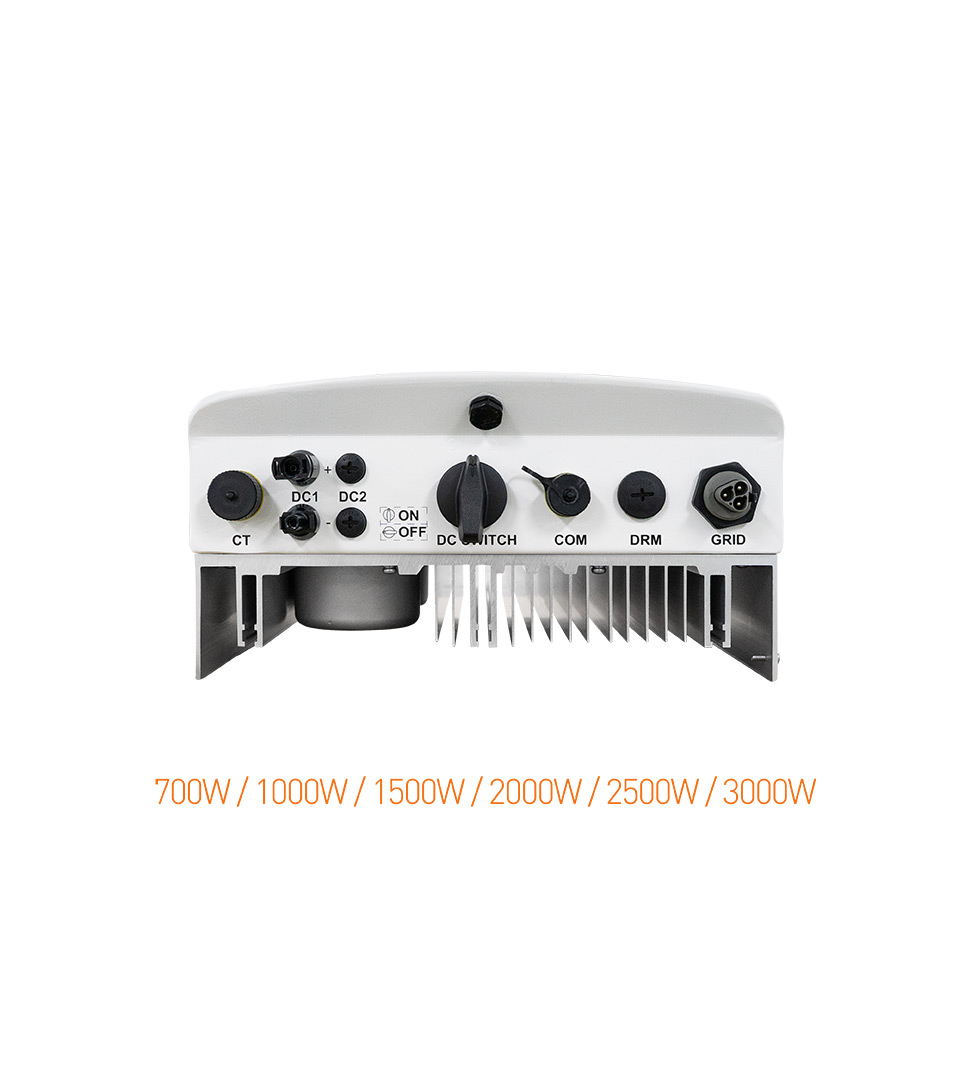

6. Kết nối, hiển thị và truyền thông

Hạng mục	Thông số
Kết nối DC	Đầu nối PV
Kết nối AC	Đầu nối AC
Hiển thị	LCD
Giao tiếp tiêu chuẩn	RS485
Wi-Fi	Hỗ trợ qua thiết bị truyền thông
GPRS / 4G	Tùy thiết bị truyền thông
Nền tảng giám sát	SolisCloud
Kiểm soát công suất phát lên lưới	Hỗ trợ
Giám sát tiêu thụ tải 24 giờ	Hỗ trợ khi kết hợp thiết bị đo phù hợp

7. Tiêu chuẩn kỹ thuật

Nhóm	Tiêu chuẩn
An toàn	IEC/EN 62109-1/-2
EMC	IEC/EN 61000-6-1/-2/-3/-4
Kết nối lưới	IEC 62116, IEC 61727, EN 50549-1 và các tiêu chuẩn theo từng thị trường
Hiệu suất và môi trường	IEC 60068, IEC 61683, EN 50530

Công suất giàn PV khuyến nghị tối đa 4,5kW

S6-GR1P3K-M có công suất đầu ra AC định mức 3kW và hỗ trợ giàn pin mặt trời có công suất khuyến nghị tối đa 4,5kW.

Việc thiết kế công suất PV lớn hơn công suất AC định mức giúp hệ thống tăng khả năng khai thác năng lượng vào buổi sáng, buổi chiều và trong những thời điểm bức xạ mặt trời thấp.

Khi thiết kế giàn PV cần kiểm tra đồng thời điện áp hở mạch, điện áp làm việc, dòng điện và công suất của chuỗi để đảm bảo nằm trong phạm vi đầu vào của inverter.

1 MPPT và 1 chuỗi PV

S6-GR1P3K-M được trang bị 1 MPPT và 1 chuỗi PV đầu vào.

Cấu hình này phù hợp với các hệ thống điện mặt trời nhỏ có toàn bộ tấm pin được bố trí trên cùng một hướng mái và có điều kiện bức xạ tương đối đồng đều.

Dòng điện đầu vào tối đa đạt 14A và dòng điện ngắn mạch tối đa đạt 22A.

Khi lựa chọn module PV cần kiểm tra dòng làm việc và dòng ngắn mạch của chuỗi để đảm bảo tương thích với giới hạn đầu vào của inverter.

Dải điện áp MPPT 80–500V

S6-GR1P3K-M có điện áp DC đầu vào tối đa 600V, điện áp định mức 330V và dải điện áp MPPT từ 80 đến 500V.

Điện áp khởi động chỉ 90V giúp inverter có thể bắt đầu vận hành khi điện áp từ giàn PV đạt mức yêu cầu tương đối thấp.

Dải MPPT rộng giúp inverter duy trì khả năng tìm kiếm điểm công suất tối ưu của giàn pin trong nhiều điều kiện bức xạ và nhiệt độ khác nhau.

Công suất AC định mức 3kW

Inverter có công suất đầu ra định mức 3kW và công suất đầu ra tối đa 3,3kW.

Công suất biểu kiến đầu ra tối đa đạt 3,3kVA. Thiết bị hoạt động trên hệ thống điện 1 pha 220V hoặc 230V với tần số lưới 50Hz hoặc 60Hz.

Dòng điện đầu ra định mức đạt 13,6A tại 220V và 13A tại 230V, trong khi dòng điện đầu ra tối đa là 15,7A.

Hiệu suất tối đa 97,1%

S6-GR1P3K-M đạt hiệu suất chuyển đổi tối đa 97,1% và hiệu suất Châu Âu 96,7%.

Hiệu suất chuyển đổi cao giúp giảm tổn hao khi chuyển đổi nguồn điện DC từ các tấm pin mặt trời thành nguồn điện AC sử dụng cho phụ tải và hòa vào lưới điện.

Hỗ trợ AFCI

S6-GR1P3K-M hỗ trợ chức năng AFCI nhằm phát hiện các hiện tượng hồ quang bất thường trên phía DC.

AFCI góp phần tăng mức độ an toàn cho hệ thống điện mặt trời bằng cách hỗ trợ phát hiện các tình trạng bất thường có thể xuất hiện tại dây dẫn hoặc các điểm kết nối DC.

Tùy phiên bản và thị trường, cần kiểm tra cấu hình AFCI thực tế của thiết bị trước khi lựa chọn.

Hỗ trợ kiểm soát công suất phát lên lưới

S6-GR1P3K-M hỗ trợ chức năng kiểm soát công suất phát điện lên lưới khi được kết hợp với công tơ hoặc thiết bị quản lý công suất phù hợp.

Tính năng này cho phép hệ thống kiểm soát lượng điện phát ngược lên lưới và có thể được sử dụng trong các cấu hình giới hạn phát hoặc Zero Export phù hợp với yêu cầu của công trình.

Giám sát mức tiêu thụ tải 24 giờ

Khi kết hợp với thiết bị đo phù hợp, hệ thống có thể theo dõi mức tiêu thụ điện của phụ tải trong suốt 24 giờ.

Người sử dụng có thể theo dõi sản lượng điện mặt trời, công suất phát, lịch sử vận hành và các dữ liệu liên quan thông qua hệ thống giám sát.

Khả năng thích ứng với lưới điện yếu

Dòng S6-GR1P(0.7–3.6)K-M được thiết kế với khả năng thích ứng tốt với điều kiện lưới điện yếu.

Đặc điểm này hỗ trợ inverter duy trì hoạt động ổn định hơn tại những khu vực có đặc tính điện lưới biến động trong giới hạn vận hành cho phép của thiết bị.

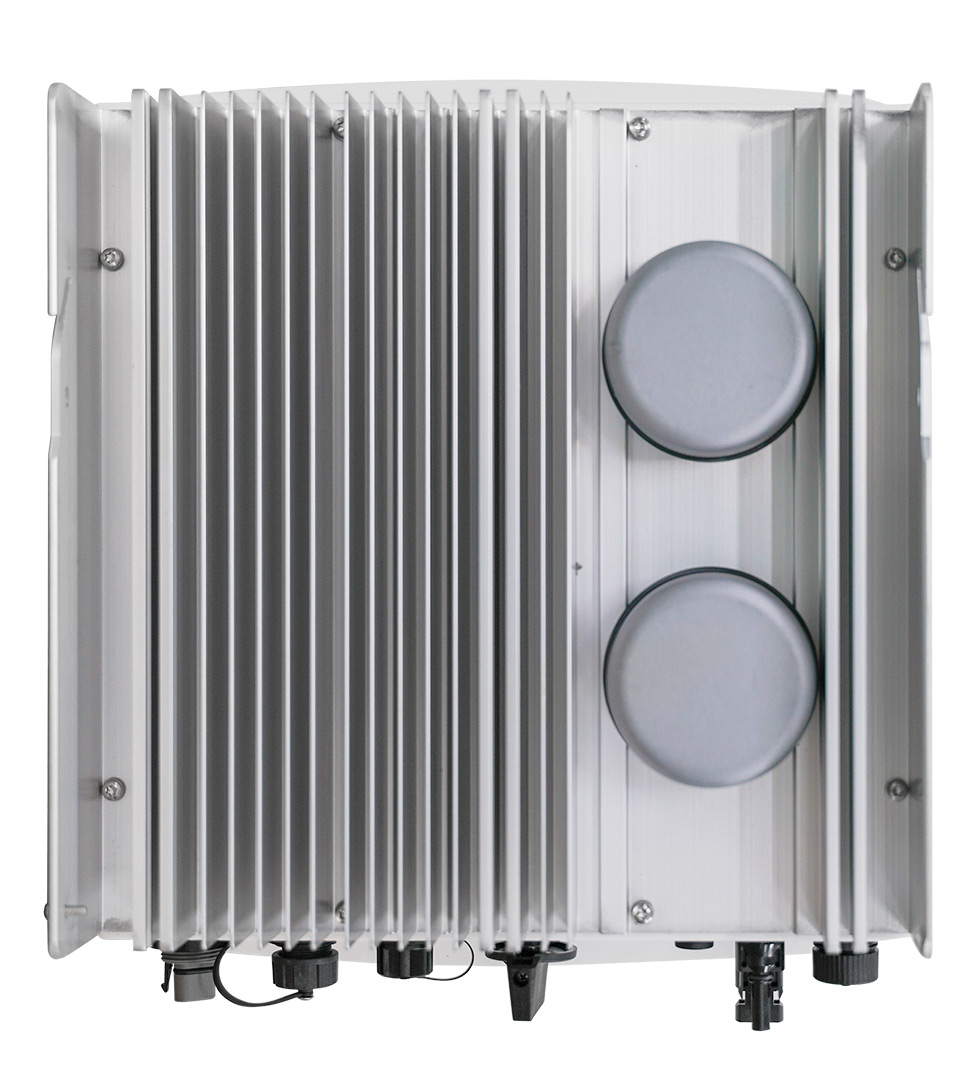

Thiết kế không quạt

S6-GR1P3K-M sử dụng phương pháp làm mát bằng đối lưu tự nhiên và không cần quạt làm mát.

Thiết kế không quạt giúp giảm tiếng ồn khi inverter hoạt động và giảm số lượng bộ phận chuyển động bên trong thiết bị.

Đây là ưu điểm phù hợp với những khu vực lắp đặt gần không gian sinh hoạt của gia đình.

Thiết kế nhỏ gọn

Inverter có kích thước 310 × 373 × 160mm và trọng lượng chỉ khoảng 7,7kg.

Kích thước nhỏ và trọng lượng nhẹ giúp thuận tiện hơn trong quá trình vận chuyển, thi công và lắp đặt trên tường.

Cấp bảo vệ IP66

S6-GR1P3K-M đạt cấp bảo vệ IP66, giúp tăng khả năng chống bụi và nước khi được lắp đặt đúng hướng dẫn kỹ thuật.

Thiết bị có thể hoạt động trong khoảng nhiệt độ từ -25°C đến +60°C và tại độ cao lên tới 4.000m.

Giám sát hệ thống qua SolisCloud

Inverter trang bị giao tiếp RS485 và có thể kết hợp với các thiết bị truyền thông tương thích để đưa dữ liệu lên nền tảng SolisCloud.

Thông qua SolisCloud, người sử dụng có thể theo dõi sản lượng điện mặt trời, công suất phát, trạng thái inverter và lịch sử vận hành của hệ thống từ xa.

Ứng dụng của Solis S6-GR1P3K-M

Solis S6-GR1P3K-M phù hợp với:

• Hệ thống điện mặt trời hòa lưới 1 pha.
• Nhà ở và nhà phố.
• Biệt thự có nhu cầu điện vừa và nhỏ.
• Cửa hàng và văn phòng nhỏ.
• Hệ thống PV công suất khoảng 3–4,5kWp.
• Công trình có giàn PV bố trí trên một hướng mái.
• Hệ thống cần kiểm soát lượng điện phát lên lưới.
• Công trình cần theo dõi mức tiêu thụ điện.
• Hệ thống yêu cầu inverter nhỏ gọn và vận hành êm.
• Công trình cần giám sát từ xa qua SolisCloud.

Inverter Solis S6-GR1P3K-M tại Tân Thanh Energy

Tân Thanh Energy cung cấp inverter hòa lưới Solis S6-GR1P3K-M cùng các giải pháp điện mặt trời dành cho nhà ở, cửa hàng, văn phòng và các công trình sử dụng nguồn điện một pha.

Một hệ thống được thiết kế và lắp đặt đúng kỹ thuật giúp khai thác tốt nguồn năng lượng mặt trời, giảm lượng điện mua từ lưới và duy trì hoạt động ổn định lâu dài.

Tân Thanh Energy – Giải pháp điện mặt trời hiệu quả, an toàn và phù hợp với nhu cầu sử dụng thực tế.
