Inverter Hybrid Solis S6-EH3P125K10-NV-YD-H 125kW 3 Pha Áp Cao

Giới thiệu Solis S6-EH3P125K10-NV-YD-H

Solis S6-EH3P125K10-NV-YD-H là biến tần Hybrid 3 pha công suất định mức 125kW, thuộc dòng inverter lưu trữ năng lượng điện áp cao dành cho các hệ thống điện mặt trời thương mại và công nghiệp quy mô lớn.

Thiết bị được thiết kế để phối hợp nguồn điện từ giàn PV, pin lưu trữ, điện lưới và máy phát điện trong cùng một hệ thống. Với 10 MPPT và tối đa 20 chuỗi PV, inverter phù hợp với nhà xưởng, kho hàng, trung tâm thương mại, tòa nhà văn phòng và các cơ sở sản xuất có diện tích mái lớn.

S6-EH3P125K10-NV-YD-H hỗ trợ công suất giàn PV khuyến nghị tối đa 250kW, tương đương 200% công suất AC định mức. Hệ thống PV sử dụng điện áp đầu vào tối đa 1000V, dải MPPT rộng từ 150–950V và dòng đầu vào tối đa 42A trên mỗi MPPT.

Phía lưu trữ sử dụng pin Lithium-ion điện áp cao trong dải 300–950V. Hai cổng pin được điều khiển độc lập, mỗi cổng hỗ trợ dòng sạc/xả tối đa 100A, tổng dòng sạc/xả của hệ thống đạt tối đa 200A.

Ngoài chế độ hòa lưới, inverter còn cung cấp đầu ra Backup 125kW, hỗ trợ tải không cân bằng, máy phát điện, Peak Shaving, AC Coupling, DC Coupling, quản lý tải ưu tiên và vận hành nhiều inverter song song.

Đặc điểm nổi bật

• Công suất đầu ra định mức 125kW, 3 pha.
• Công suất giàn PV khuyến nghị tối đa 250kW.
• Công suất PV có thể sử dụng tối đa 250kW.
• 10 MPPT / tối đa 20 chuỗi PV.
• Điện áp PV đầu vào tối đa 1000V.
• Điện áp PV định mức 600V.
• Điện áp khởi động 180V.
• Dải điện áp MPPT 150–950V.
• Dòng điện đầu vào tối đa 10 × 42A.
• Dòng điện ngắn mạch tối đa 10 × 60A.
• Pin Lithium-ion điện áp cao 300–950V.
• Hai cổng pin được điều khiển độc lập.
• Dòng sạc/xả tối đa 100A + 100A.
• Tổng dòng sạc/xả tối đa 200A.
• Công suất Backup định mức 125kW.
• Khả năng quá tải Backup lên tới 160% trong thời gian ngắn.
• Thời gian chuyển đổi On-grid/Off-grid dưới 10ms.
• Hỗ trợ tải ba pha không cân bằng.
• Hỗ trợ máy phát điện.
• Hỗ trợ Peak Shaving.
• Hỗ trợ AC Coupling và DC Coupling.
• Hỗ trợ quản lý tải quan trọng.
• Hỗ trợ nhiều inverter vận hành song song.
• Cấp bảo vệ IP66.
• Hệ thống quạt làm mát thông minh.
• Hỗ trợ SolisCloud và quản lý năng lượng từ xa.

Bảng thông số kỹ thuật Solis S6-EH3P125K10-NV-YD-H

1. Đầu vào DC – Pin quang điện

Thông số	S6-EH3P125K10-NV-YD-H
Công suất giàn PV khuyến nghị tối đa	250 kW
Công suất PV có thể sử dụng tối đa	250 kW
Điện áp đầu vào tối đa	1000 V
Điện áp định mức	600 V
Điện áp khởi động	180 V
Dải điện áp MPPT	150–950 V
Dòng điện đầu vào tối đa	10 × 42 A
Dòng điện tối đa mỗi MPPT	42 A
Dòng điện ngắn mạch tối đa	10 × 60 A
Dòng ngắn mạch tối đa mỗi MPPT	60 A
Số lượng MPPT	10
Số chuỗi PV đầu vào tối đa	20
Số MPPT / số chuỗi đầu vào tối đa	10 / 20

2. Pin lưu trữ – Battery

Thông số	S6-EH3P125K10-NV-YD-H
Loại pin	Lithium-ion
Dải điện áp pin	300–950 V
Dòng sạc/xả tối đa	200 A / 100 A + 100 A
Tổng dòng sạc/xả tối đa	200 A
Số cổng pin	2
Dòng sạc/xả tối đa mỗi cổng	100 A
Điều khiển hai cổng pin	Độc lập
Giao tiếp pin	CAN / RS485

3. Đầu ra AC – Phía lưới

Thông số	S6-EH3P125K10-NV-YD-H
Công suất đầu ra định mức	125 kW
Công suất biểu kiến đầu ra tối đa	125 kVA
Kiểu kết nối	3/N/PE
Điện áp lưới định mức	220/380 V; 230/400 V
Tần số lưới định mức	50 Hz / 60 Hz
Dòng điện đầu ra định mức	189,9 A / 180,4 A
Hệ số công suất	>0,99
Dải điều chỉnh hệ số công suất	0,8 sớm đến 0,8 trễ
Tổng độ méo sóng hài dòng điện THDi	<3%

4. Đầu vào AC – Phía điện lưới

Thông số	S6-EH3P125K10-NV-YD-H
Dòng điện đầu vào tối đa	250 A
Kiểu kết nối	3/N/PE
Điện áp hệ thống định mức	220/380 V; 230/400 V
Tần số định mức	50 Hz / 60 Hz

5. Đầu vào máy phát điện – Generator

Thông số	S6-EH3P125K10-NV-YD-H
Công suất đầu vào máy phát tối đa	125 kW
Dòng điện đầu vào định mức	189,9 A / 180,4 A
Kiểu kết nối	3/N/PE
Điện áp đầu vào định mức	220/380 V; 230/400 V
Tần số đầu vào định mức	50 Hz / 60 Hz
Hỗ trợ máy phát điện	Có
Hỗ trợ Peak Shaving với máy phát	Có

6. Đầu ra AC dự phòng – Backup

Thông số	S6-EH3P125K10-NV-YD-H
Công suất đầu ra Backup định mức	125 kW
Công suất biểu kiến định mức	125 kVA
Khả năng quá tải 100 giây	1,2 lần công suất định mức
Công suất tương đương trong 100 giây	150 kVA
Khả năng quá tải 10 giây	1,4 lần công suất định mức
Công suất tương đương trong 10 giây	175 kVA
Khả năng quá tải 200 ms	1,6 lần công suất định mức
Công suất tương đương trong 200 ms	200 kVA
Thời gian chuyển mạch Backup	<10 ms
Kiểu kết nối	3/N/PE
Điện áp đầu ra định mức	220/380 V; 230/400 V
Tần số đầu ra định mức	50 Hz / 60 Hz
Dòng điện đầu ra định mức	189,9 A / 180,4 A
THDv với tải tuyến tính	<2%

7. Hiệu suất

Thông số	S6-EH3P125K10-NV-YD-H
Hiệu suất tối đa	97,6%
Hiệu suất Châu Âu	97,2%
Hiệu suất chuyển đổi Battery/AC tối đa	97,0%

8. Khả năng tải ba pha không cân bằng

Thông số	S6-EH3P125K10-NV-YD-H
Hỗ trợ tải ba pha không cân bằng	Có
Hỗ trợ phía Grid	Có
Hỗ trợ phía Backup	Có

Khả năng vận hành với tải không cân bằng giúp inverter phù hợp với các nhà xưởng và công trình thương mại có nhiều phụ tải một pha được phân bố không đồng đều giữa ba pha.

9. Hệ thống bảo vệ

Chức năng bảo vệ	Trang bị
Bảo vệ chống đảo lưới	Có
Bảo vệ quá dòng đầu ra	Có
Bảo vệ ngắn mạch	Có
Giám sát điện trở cách điện	Có
Giám sát dòng điện dư	Có
Công tắc DC	Có
Bảo vệ ngược cực DC	Có
Chống sét lan truyền phía DC	Có
Chống sét lan truyền phía AC	Có
AFCI – Bảo vệ hồ quang DC	Theo cấu hình
Cấp bảo vệ điện	Class I
Cấp quá áp phía DC / Battery	Category II
Cấp quá áp phía AC	Category III

10. Thông số chung

Thông số	S6-EH3P125K10-NV-YD-H
Kích thước (Rộng × Cao × Sâu)	1174 × 814 × 400 mm
Trọng lượng	Khoảng 170 kg
Cấu trúc liên kết	Không biến áp
Nhiệt độ môi trường hoạt động	-25°C đến +60°C
Cấp bảo vệ	IP66
Độ ồn	<65 dB(A)
Phương thức làm mát	Quạt làm mát thông minh

11. Kết nối, hiển thị và truyền thông

Hạng mục	Thông số
Kết nối PV	Đầu nối DC
Kết nối pin	Terminal
Kết nối AC	Terminal
Hiển thị	LCD
Bluetooth	Có
Điều khiển qua APP	Có
Giao tiếp BMS	CAN / RS485
RS485	Có
Ethernet	Có
Wi-Fi	Hỗ trợ
Cellular	Hỗ trợ
LAN	Hỗ trợ
Nền tảng giám sát	SolisCloud
AC Coupling	Có
DC Coupling	Có
Kết nối máy phát điện	Có
Peak Shaving	Có
Quản lý tải ưu tiên	Có
Vận hành song song	Có

12. Tiêu chuẩn kỹ thuật

Nhóm	Tiêu chuẩn
An toàn	IEC/EN 62109-1/-2
Kết nối lưới	IEC 61727, IEC 62116, EN 50549 và các tiêu chuẩn theo từng thị trường
EMC	IEC/EN 61000-6-2/-4, IEC/EN 62920, EN 55011

10 MPPT và 20 chuỗi PV

S6-EH3P125K10-NV-YD-H được trang bị 10 MPPT độc lập với tối đa 20 chuỗi PV. Cấu hình này phù hợp với các hệ thống điện mặt trời C&I có diện tích mái lớn hoặc giàn PV được phân chia thành nhiều khu vực.

Dòng điện đầu vào tối đa đạt 42A trên mỗi MPPT và dòng điện ngắn mạch tối đa đạt 60A trên mỗi MPPT.

Việc sử dụng 10 MPPT giúp từng khu vực PV có thể được theo dõi điểm công suất cực đại độc lập, giảm ảnh hưởng giữa các khu vực có hướng mái, góc nghiêng hoặc điều kiện bức xạ khác nhau.

Công suất PV lên tới 250kW

S6-EH3P125K10-NV-YD-H có công suất AC định mức 125kW nhưng hỗ trợ công suất giàn PV khuyến nghị tối đa 250kW.

Công suất PV có thể sử dụng tối đa cũng đạt 250kW, tương đương 200% công suất AC định mức.

Trong hệ thống Hybrid, khả năng lắp dư PV lớn giúp cung cấp nguồn năng lượng đồng thời cho tải, pin lưu trữ và phía lưới, đồng thời tăng sản lượng vào những thời điểm bức xạ mặt trời không đạt mức cực đại.

Dải điện áp MPPT 150–950V

Điện áp PV đầu vào tối đa đạt 1000V, điện áp định mức 600V và điện áp khởi động 180V.

Dải MPPT từ 150–950V tạo phạm vi rộng cho việc thiết kế số lượng module nối tiếp trong từng chuỗi.

Khi thiết kế thực tế cần tính toán điện áp hở mạch của chuỗi tại nhiệt độ thấp, điện áp làm việc tại nhiệt độ cao và dòng điện của từng MPPT để đảm bảo hệ thống nằm trong giới hạn kỹ thuật của inverter.

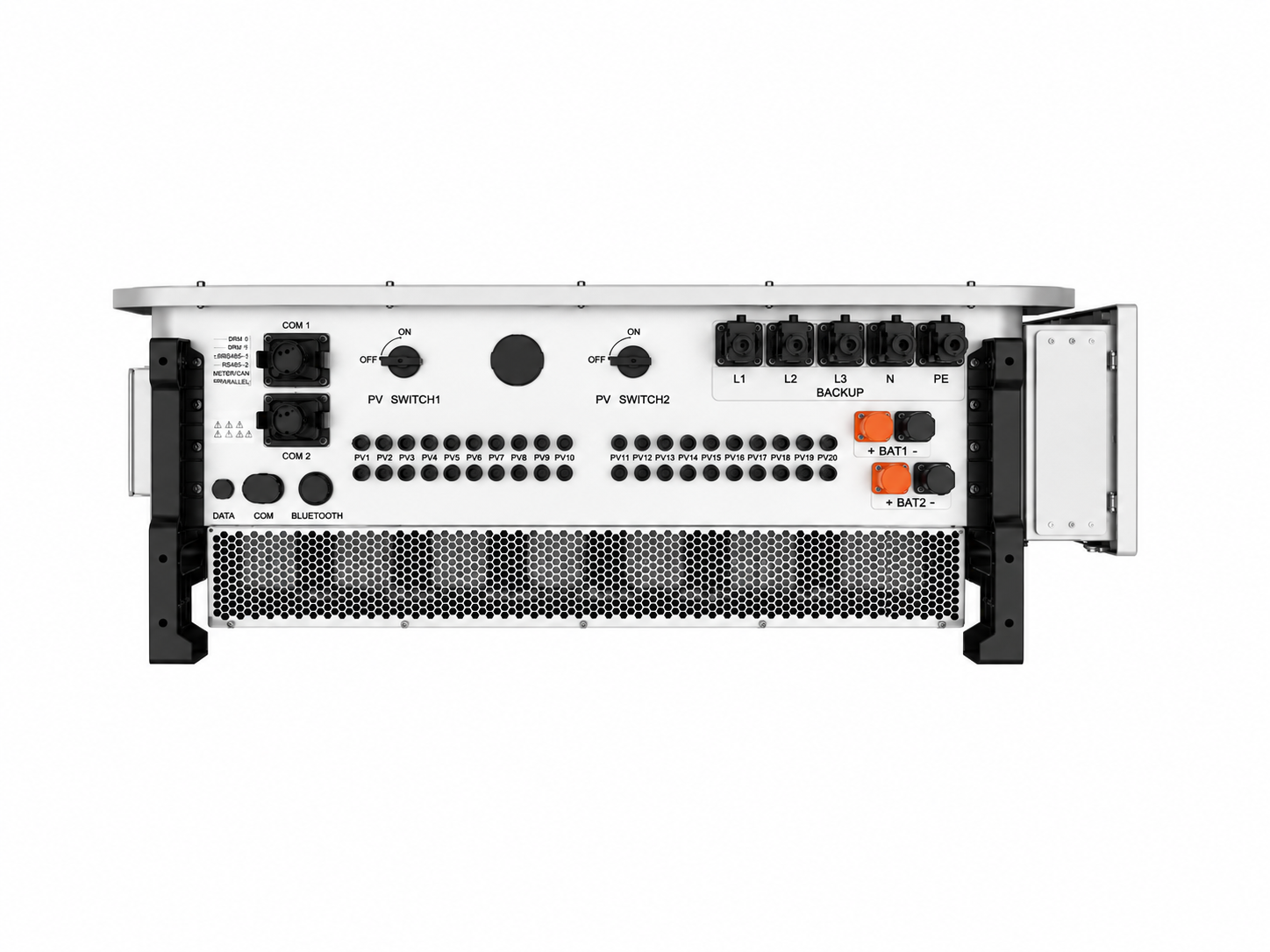

Hai cổng pin độc lập 100A + 100A

S6-EH3P125K10-NV-YD-H được trang bị hai cổng pin được điều khiển độc lập.

Mỗi cổng hỗ trợ dòng sạc/xả tối đa 100A. Khi sử dụng đồng thời cả hai cổng với hệ pin phù hợp, tổng dòng sạc/xả tối đa đạt 200A.

Thiết kế hai cổng pin giúp việc bố trí nhiều cụm lưu trữ trở nên linh hoạt hơn và thuận tiện cho quá trình mở rộng dung lượng pin trong tương lai.

Pin Lithium-ion điện áp cao 300–950V

Inverter sử dụng pin Lithium-ion điện áp cao trong dải 300–950V.

Nền tảng điện áp cao phù hợp với các hệ thống lưu trữ thương mại và công nghiệp có công suất lớn, giúp giảm dòng điện phía DC khi truyền cùng một mức công suất.

Giao tiếp CAN và RS485 cho phép inverter trao đổi dữ liệu với BMS của hệ pin tương thích nhằm quản lý quá trình sạc/xả và các giới hạn vận hành của bộ lưu trữ.

Khi lựa chọn pin cần kiểm tra danh sách pin tương thích của Solis, điện áp cụm pin, số module nối tiếp, dung lượng và giới hạn dòng sạc/xả của BMS.

Backup 125kW

S6-EH3P125K10-NV-YD-H cung cấp công suất Backup định mức 125kW, phù hợp với các công trình cần duy trì lượng phụ tải lớn khi điện lưới bị gián đoạn.

Khả năng quá tải của cổng Backup giúp inverter hỗ trợ tốt hơn các thiết bị có dòng khởi động lớn như động cơ, máy bơm, máy nén và một số thiết bị sản xuất.

Theo cấu hình kỹ thuật hiện hành, cổng Backup có thể cung cấp khoảng 120% công suất định mức trong 100 giây, 140% trong 10 giây và 160% trong khoảng thời gian 200ms.

Chuyển đổi On-grid/Off-grid dưới 10ms

Thời gian chuyển đổi giữa chế độ nối lưới và tách lưới dưới 10ms giúp giảm khoảng gián đoạn nguồn điện khi lưới điện gặp sự cố.

Đây là tính năng quan trọng đối với nhà xưởng, kho lạnh, hệ thống điều khiển và các tải quan trọng cần duy trì nguồn điện ổn định.

Hỗ trợ tải ba pha không cân bằng

S6-EH3P125K10-NV-YD-H hỗ trợ vận hành với tải ba pha không cân bằng.

Tính năng này phù hợp với hệ thống điện thực tế tại các công trình thương mại và công nghiệp, nơi nhiều thiết bị một pha được phân bố không hoàn toàn đồng đều giữa ba pha.

Khả năng kiểm soát công suất linh hoạt giúp tận dụng tốt hơn năng lượng từ PV và pin lưu trữ trong nhiều điều kiện tải.

Hỗ trợ máy phát điện

S6-EH3P125K10-NV-YD-H có khả năng kết nối với máy phát điện công suất lớn.

Máy phát có thể được sử dụng như nguồn điện bổ sung khi điện lưới mất kéo dài, sản lượng PV thấp hoặc dung lượng pin không đủ đáp ứng phụ tải.

Việc phối hợp PV, pin lưu trữ, điện lưới và máy phát giúp nâng cao mức độ chủ động nguồn điện cho công trình.

Peak Shaving

Chức năng Peak Shaving cho phép PV và pin lưu trữ hỗ trợ phụ tải tại những thời điểm nhu cầu công suất tăng cao.

Nhờ đó, hệ thống có thể giảm mức công suất lấy trực tiếp từ điện lưới hoặc máy phát điện.

Đối với nhà xưởng và cơ sở sản xuất có biểu đồ phụ tải biến động mạnh, Peak Shaving giúp quản lý năng lượng linh hoạt hơn.

AC Coupling và DC Coupling

S6-EH3P125K10-NV-YD-H hỗ trợ cả AC Coupling và DC Coupling.

DC Coupling phù hợp với hệ thống Hybrid xây dựng mới, nơi giàn PV được kết nối trực tiếp vào inverter lưu trữ.

AC Coupling phù hợp với các dự án cần bổ sung hệ thống pin lưu trữ vào hệ thống điện mặt trời hòa lưới hiện hữu, giúp tận dụng một phần thiết bị đã được đầu tư trước đó.

Giao diện đa nguồn năng lượng

Dòng inverter này hỗ trợ giao diện đa chức năng để kết hợp nhiều nguồn năng lượng khác nhau như inverter PV hòa lưới, điện gió và máy phát diesel tùy theo phương án thiết kế.

Khả năng quản lý nhiều nguồn giúp tăng tính linh hoạt và khả năng dự phòng cho các hệ thống năng lượng thương mại – công nghiệp.

Quản lý tải ưu tiên

Inverter hỗ trợ quản lý mức năng lượng dự trữ trong pin và ưu tiên cấp điện cho những phụ tải quan trọng.

Khi năng lượng dự trữ bị giới hạn, hệ thống có thể tập trung nguồn điện cho các tải cần thiết nhằm kéo dài thời gian Backup.

Tính năng này đặc biệt hữu ích cho kho lạnh, hệ thống máy chủ, thiết bị điều khiển, dây chuyền sản xuất và các tải cần hạn chế thời gian mất điện.

Khả năng mở rộng hệ thống

S6-EH3P125K10-NV-YD-H hỗ trợ nhiều inverter vận hành song song.

Dòng sản phẩm hỗ trợ trực tiếp tối đa 6 inverter song song và có thể triển khai hệ thống công suất lớn hơn khi kết hợp giải pháp STS phù hợp.

Với model 125kW, hệ thống có thể được mở rộng đến quy mô MW, phù hợp với các dự án C&I cần tăng công suất hoặc dung lượng lưu trữ theo từng giai đoạn.

Hiệu suất chuyển đổi

S6-EH3P125K10-NV-YD-H đạt hiệu suất tối đa khoảng 97,6% và hiệu suất Châu Âu khoảng 97,2%.

Hiệu suất chuyển đổi tối đa giữa pin và phía AC đạt khoảng 97%.

Hiệu suất cao giúp giảm tổn hao trong quá trình chuyển đổi năng lượng của hệ thống Hybrid công suất lớn.

Thiết kế IP66

S6-EH3P125K10-NV-YD-H có kích thước khoảng 1174 × 814 × 400mm và trọng lượng khoảng 170kg.

Thiết bị đạt cấp bảo vệ IP66, phù hợp với các môi trường thương mại và công nghiệp khi được lắp đặt đúng hướng dẫn kỹ thuật.

Hệ thống quạt làm mát thông minh giúp kiểm soát nhiệt độ khi inverter vận hành liên tục ở công suất cao.

Giám sát và quản lý năng lượng thông minh

Inverter hỗ trợ CAN, RS485, Ethernet cùng các phương thức truyền thông phục vụ kết nối BMS, công tơ và hệ thống quản lý năng lượng.

Bluetooth và ứng dụng hỗ trợ quá trình cài đặt và kiểm tra tại chỗ.

Thông qua SolisCloud, người vận hành có thể theo dõi sản lượng PV, trạng thái pin, công suất tải và tình trạng hoạt động của inverter từ xa.

Ứng dụng của Solis S6-EH3P125K10-NV-YD-H

Solis S6-EH3P125K10-NV-YD-H phù hợp với:

• Hệ thống điện mặt trời Hybrid thương mại và công nghiệp.
• Nhà xưởng và cơ sở sản xuất.
• Kho hàng và kho lạnh.
• Tòa nhà văn phòng.
• Trung tâm thương mại.
• Khách sạn và khu dịch vụ.
• Hệ thống lưu trữ năng lượng điện áp cao.
• Công trình có giàn PV công suất lên tới 250kW.
• Dự án có nhiều khu vực mái cần nhiều MPPT.
• Hệ thống cần dòng sạc/xả pin lên tới 200A.
• Công trình cần nguồn Backup 3 pha 125kW.
• Hệ thống có tải không cân bằng giữa các pha.
• Công trình cần kết hợp PV, pin, điện lưới và máy phát điện.
• Dự án cần Peak Shaving để quản lý công suất đỉnh.
• Hệ thống điện mặt trời hòa lưới hiện hữu cần bổ sung lưu trữ.
• Dự án cần mở rộng nhiều inverter song song.
