Inverter Hybrid Solis S6-EH3P20K-H 20kW 3 Pha Áp Cao

Giới thiệu Solis S6-EH3P20K-H

Solis S6-EH3P20K-H là biến tần Hybrid 3 pha công suất định mức 20kW, thuộc dòng inverter lưu trữ năng lượng điện áp cao của Solis. Thiết bị hướng đến các hệ thống điện mặt trời dân dụng quy mô lớn, biệt thự, văn phòng, cửa hàng và các công trình thương mại nhỏ cần kết hợp điện mặt trời với pin lưu trữ.

Inverter được trang bị 4 MPPT độc lập với tối đa 4 chuỗi PV, phù hợp cho mái có nhiều hướng hoặc nhiều khu vực có điều kiện bức xạ khác nhau. Công suất giàn PV khuyến nghị tối đa đạt 40kW, trong khi công suất PV đầu vào có thể sử dụng tối đa là 32kW.

S6-EH3P20K-H sử dụng pin Lithium-ion điện áp cao trong dải 120–800V, công suất sạc/xả tối đa 20kW và dòng sạc/xả tối đa 50A. Thiết bị còn tích hợp nguồn Backup 3 pha, hỗ trợ tải không cân bằng, máy phát điện, AC Coupling, quản lý năng lượng thông minh và khả năng mở rộng hệ thống.

Đặc điểm nổi bật

• Công suất đầu ra định mức 20kW, 3 pha.
• Công suất giàn PV khuyến nghị tối đa 40kW.
• Công suất PV đầu vào khả dụng tối đa 32kW.
• 4 MPPT / tối đa 4 chuỗi PV.
• Điện áp PV đầu vào tối đa 1000V.
• Điện áp định mức 600V.
• Dải điện áp MPPT 200–850V.
• Dòng điện đầu vào tối đa 20A / 20A / 20A / 20A.
• Dòng điện ngắn mạch tối đa 30A / 30A / 30A / 30A.
• Hỗ trợ pin Lithium-ion điện áp cao.
• Dải điện áp pin 120–800V.
• Công suất sạc/xả pin tối đa 20kW.
• Dòng sạc/xả tối đa 50A.
• Công suất Backup định mức 20kW.
• Khả năng quá tải Backup 160% công suất định mức trong 10 giây.
• Thời gian chuyển mạch Backup dưới 10ms.
• Hỗ trợ tải ba pha không cân bằng.
• Công suất tối đa trên một pha bằng 40% công suất định mức inverter.
• Hỗ trợ kết nối máy phát điện.
• Hỗ trợ AC Coupling.
• Hỗ trợ kết nối song song để mở rộng hệ thống.
• Cấp bảo vệ IP66.
• Quạt làm mát thông minh.
• Màn hình LCD 7 inch, Bluetooth và APP.
• Hỗ trợ giám sát hệ thống qua SolisCloud.

Bảng thông số kỹ thuật Solis S6-EH3P20K-H

1. Đầu vào DC – Pin quang điện

Thông số	S6-EH3P20K-H
Công suất giàn PV khuyến nghị tối đa	40 kW
Công suất đầu vào PV tối đa có thể sử dụng	32 kW
Điện áp đầu vào tối đa	1000 V
Điện áp định mức	600 V
Điện áp khởi động	160 V
Dải điện áp MPPT	200–850 V
Dòng điện đầu vào tối đa	20 A / 20 A / 20 A / 20 A
Dòng điện ngắn mạch tối đa	30 A / 30 A / 30 A / 30 A
Công suất đầu vào tối đa trên mỗi MPPT	9 kW
Số lượng MPPT	4
Số chuỗi PV đầu vào tối đa	4
Số MPPT / số chuỗi đầu vào tối đa	4 / 4

2. Pin lưu trữ – Battery

Thông số	S6-EH3P20K-H
Loại pin	Lithium-ion
Dải điện áp pin	120–800 V
Công suất sạc tối đa	20 kW
Công suất xả tối đa	20 kW
Dòng sạc/xả tối đa	50 A
Giao tiếp pin	CAN / RS485

3. Đầu ra AC – Phía lưới

Thông số	S6-EH3P20K-H
Công suất đầu ra định mức	20 kW
Công suất biểu kiến đầu ra tối đa	20 kVA
Kiểu kết nối	3/N/PE
Điện áp lưới định mức	220/380 V; 230/400 V
Tần số lưới định mức	50 Hz / 60 Hz
Dòng điện đầu ra định mức	30,4 A / 28,9 A
Dòng điện đầu ra tối đa	30,4 A / 28,9 A
Hệ số công suất	>0,99
Dải điều chỉnh hệ số công suất	0,8 sớm đến 0,8 trễ
Tổng độ méo sóng hài dòng điện THDi	<3%

4. Đầu vào AC – Phía điện lưới

Thông số	S6-EH3P20K-H
Dải điện áp đầu vào	304–437 V / 320–460 V
Dòng điện đầu vào tối đa	45,6 A / 43,3 A
Tần số định mức	50 Hz / 60 Hz
Dải tần số	45–55 Hz / 55–65 Hz

5. Đầu vào máy phát điện – Generator

Thông số	S6-EH3P20K-H
Công suất đầu vào máy phát tối đa	20 kW
Dòng điện đầu vào tối đa	30,4 A / 28,9 A
Kiểu kết nối	3/N/PE
Điện áp đầu vào định mức	220/380 V; 230/400 V
Tần số đầu vào định mức	50 Hz / 60 Hz
Hỗ trợ kết nối máy phát điện	Có

6. Đầu ra AC dự phòng – Backup

Thông số	S6-EH3P20K-H
Công suất đầu ra Backup định mức	20 kW
Công suất biểu kiến quá tải	1,6 lần công suất định mức trong 10 giây
Công suất quá tải tương đương	32 kVA trong 10 giây
Thời gian chuyển mạch Backup	<10 ms
Kiểu kết nối	3/N/PE
Điện áp đầu ra định mức	220/380 V; 230/400 V
Tần số đầu ra định mức	50 Hz / 60 Hz
Dòng điện đầu ra định mức	30,4 A / 28,9 A
THDv với tải tuyến tính	<3%

7. Hiệu suất

Thông số	S6-EH3P20K-H
Hiệu suất tối đa	97,7%
Hiệu suất Châu Âu	97,5%
Hiệu suất sạc Battery từ PV tối đa	98,5%
Hiệu suất sạc/xả Battery với AC tối đa	97,2%

8. Khả năng tải ba pha không cân bằng

Thông số	S6-EH3P20K-H
Hỗ trợ tải ba pha không cân bằng	Có
Mức mất cân bằng pha hỗ trợ tối đa	100%
Công suất tối đa trên một pha	40% công suất định mức
Công suất tối đa tương ứng trên một pha	8 kW
Áp dụng tại cổng Grid	Có
Áp dụng tại cổng Backup	Có
Hỗ trợ tải nửa sóng	Có

9. Hệ thống bảo vệ

Chức năng bảo vệ	Trang bị
Bảo vệ chống đảo lưới	Có
Bảo vệ quá dòng đầu ra	Có
Bảo vệ ngắn mạch	Có

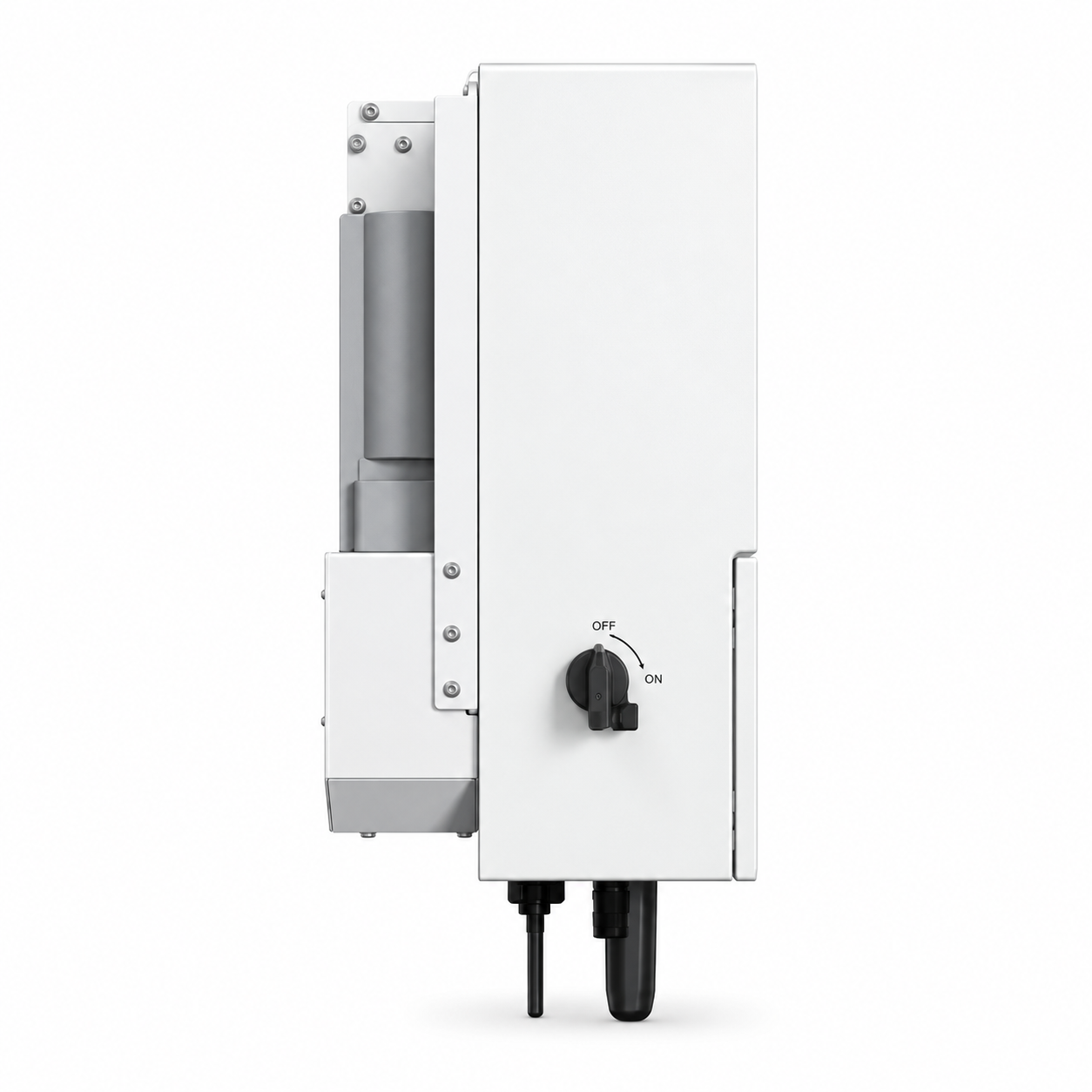

Công tắc DC tích hợp	Có
Bảo vệ ngược cực DC	Có
Bảo vệ quá áp PV	Có
Bảo vệ ngược cực pin	Có
Giám sát điện trở cách điện	Có
Giám sát dòng điện dư	Có
AFCI 2.0 – Bảo vệ hồ quang DC	Tùy chọn

10. Thông số chung

Thông số	S6-EH3P20K-H
Kích thước (Rộng × Cao × Sâu)	563 × 546 × 250 mm
Trọng lượng	35,2 kg
Cấu trúc liên kết	Không biến áp
Công suất tự tiêu thụ ban đêm	<25 W
Nhiệt độ môi trường hoạt động	-25°C đến +60°C
Độ ẩm tương đối	0–95%
Cấp bảo vệ	IP66
Độ ồn điển hình	<65 dB(A)
Phương thức làm mát	Quạt làm mát thông minh
Độ cao vận hành tối đa	2.000 m
Kiểu lắp đặt	Treo tường

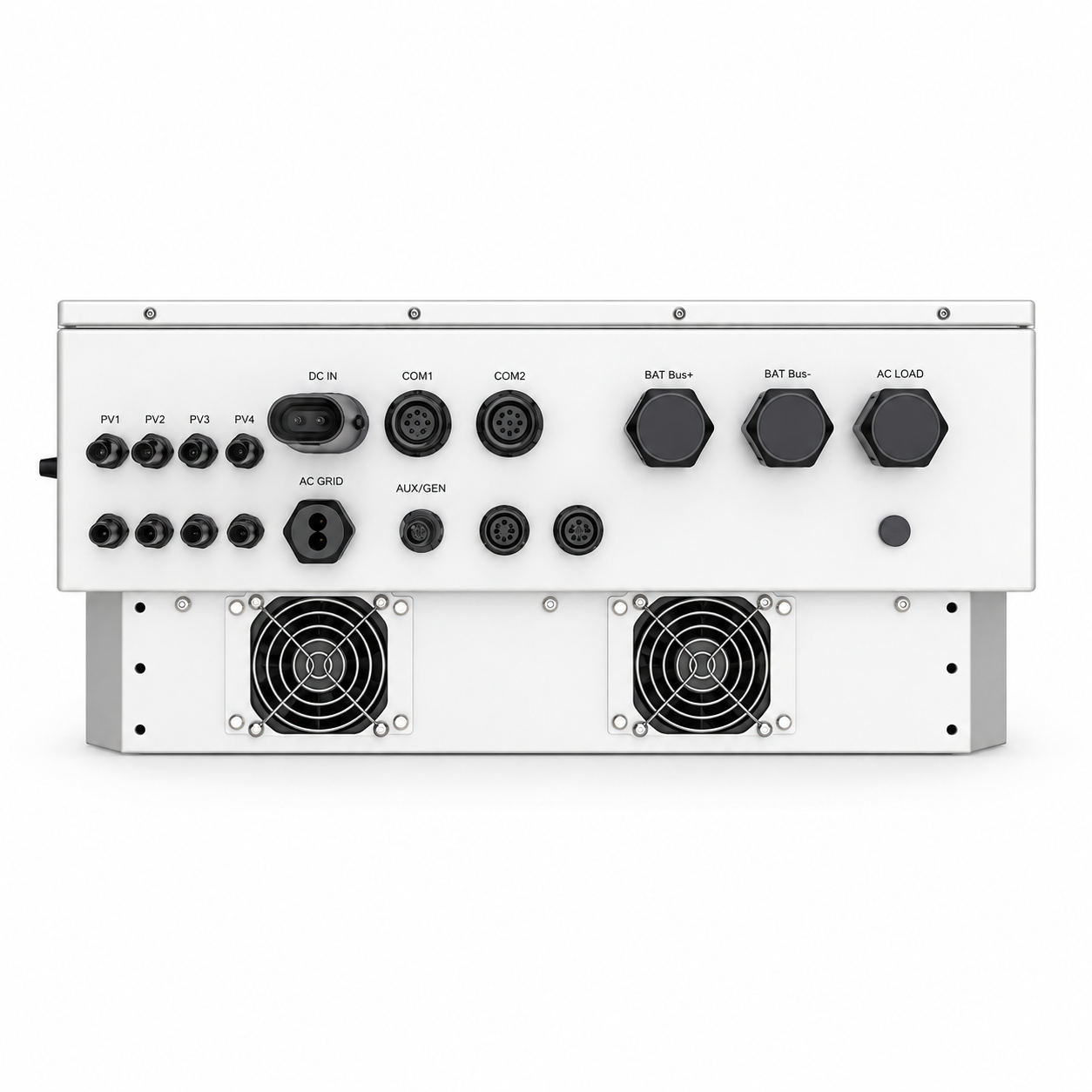

11. Kết nối, hiển thị và truyền thông

Hạng mục	Thông số
Kết nối PV	Đầu nối MC4
Kết nối pin	Terminal OT
Kết nối AC	Terminal OT
Hiển thị	LCD 7 inch + Bluetooth + APP
Giao tiếp pin	CAN / RS485
Ethernet	Có
Wi-Fi	Tùy chọn
Cellular	Tùy chọn
LAN	Tùy chọn
Nền tảng giám sát	SolisCloud
AC Coupling	Có
Kết nối máy phát điện	Có
VPP / EMS	Hỗ trợ
Điều khiển TOU	Có

12. Tiêu chuẩn kỹ thuật

Nhóm	Tiêu chuẩn
Kết nối lưới	EN 50549-1/-10, VDE-AR-N 4105, CEI 0-21, CEI 0-16, NC-RFG Type B, NRS 097-2-1, G99, PEA và các tiêu chuẩn theo thị trường
An toàn	IEC/EN 62109-1/-2, IEC/EN 62477-1
EMC	IEC/EN 61000-6-1/-2/-3/-4, IEC/EN 62920

4 MPPT độc lập cho hệ thống mái phức tạp

S6-EH3P20K-H được trang bị 4 MPPT với 4 chuỗi PV độc lập. Mỗi MPPT hỗ trợ dòng điện đầu vào tối đa 20A và dòng ngắn mạch tối đa 30A.

Cấu hình 4 MPPT đặc biệt phù hợp với các công trình có nhiều hướng mái, nhiều góc nghiêng hoặc các khu vực nhận bức xạ mặt trời khác nhau. Việc theo dõi điểm công suất tối đa riêng biệt giúp giảm ảnh hưởng giữa các chuỗi có điều kiện vận hành không giống nhau.

Mỗi MPPT hỗ trợ công suất đầu vào tối đa 9kW, trong khi điện áp đầu vào tối đa đạt 1000V và dải MPPT từ 200–850V.

Công suất PV sử dụng tối đa 32kW

S6-EH3P20K-H có công suất AC định mức 20kW và hỗ trợ công suất PV sử dụng tối đa 32kW, tương ứng mức đầu vào PV bằng 160% công suất inverter.

Công suất giàn PV khuyến nghị tối đa có thể đạt 40kW. Khả năng oversize phía DC giúp tăng lượng năng lượng thu được vào những khoảng thời gian bức xạ thấp, đồng thời tạo thêm nguồn điện phục vụ tải và sạc pin lưu trữ.

Pin Lithium điện áp cao 120–800V

S6-EH3P20K-H được thiết kế cho pin Lithium-ion điện áp cao trong dải 120–800V.

Công suất sạc/xả tối đa đạt 20kW, trong khi dòng sạc/xả tối đa là 50A. Việc sử dụng nền tảng điện áp cao giúp giảm dòng điện truyền tải phía pin khi hệ thống làm việc với công suất lớn.

Giao tiếp CAN và RS485 cho phép inverter trao đổi dữ liệu với BMS của các bộ pin tương thích, giúp phối hợp trạng thái sạc/xả và các giới hạn vận hành của hệ lưu trữ.

Backup 20kW và quá tải 160% trong 10 giây

Đầu ra Backup của S6-EH3P20K-H có công suất định mức 20kW, phù hợp cho các hệ thống cần duy trì nhiều tải quan trọng khi điện lưới bị gián đoạn.

Thiết bị hỗ trợ mức công suất biểu kiến lên tới 1,6 lần công suất định mức trong 10 giây, tương đương 32kVA đối với model 20kW. Khả năng này hỗ trợ tốt hơn đối với các thiết bị có dòng khởi động cao.

Thời gian chuyển đổi giữa nối lưới và Backup dưới 10ms giúp hạn chế thời gian mất nguồn khi điện lưới xảy ra sự cố.

Hỗ trợ tải ba pha không cân bằng

S6-EH3P20K-H hỗ trợ mức mất cân bằng pha lên tới 100% tại cả cổng Grid và Backup.

Công suất tối đa trên một pha có thể đạt 40% công suất định mức inverter, tương đương tối đa 8kW trên một pha đối với model 20kW.

Khả năng này phù hợp với nhà ở, cửa hàng và công trình thương mại có nhiều thiết bị một pha được phân bổ không đồng đều giữa ba pha.

Kết nối máy phát điện

S6-EH3P20K-H hỗ trợ kết nối máy phát điện với công suất đầu vào tối đa 20kW.

Máy phát điện có thể được sử dụng để bổ sung năng lượng khi điện lưới bị mất kéo dài, sản lượng PV thấp hoặc dung lượng pin không còn đủ đáp ứng tải.

Khả năng kết hợp điện mặt trời, pin lưu trữ, điện lưới và máy phát giúp nâng cao mức độ chủ động nguồn điện cho công trình.

Quản lý năng lượng thông minh

Dòng S6-EH3P(15-20)K-H hỗ trợ quản lý quá trình sạc/xả theo biểu giá điện TOU, giúp hệ thống lựa chọn thời điểm sử dụng hoặc lưu trữ năng lượng phù hợp.

Thiết bị còn hỗ trợ kết nối với các nền tảng VPP và EMS, tạo điều kiện triển khai các phương án quản lý năng lượng nâng cao cho công trình.

AC Coupling và mở rộng hệ thống

Khả năng AC Coupling giúp inverter có thể được sử dụng trong một số phương án nâng cấp hệ thống điện mặt trời hòa lưới hiện hữu để bổ sung pin lưu trữ.

S6-EH3P20K-H cũng hỗ trợ kết nối song song nhiều inverter, giúp tăng công suất hệ thống khi nhu cầu tải hoặc dung lượng lưu trữ tăng lên.

Thiết kế IP66 và làm mát thông minh

Inverter đạt cấp bảo vệ IP66, hỗ trợ chống bụi và nước khi được lắp đặt đúng yêu cầu kỹ thuật.

Quạt làm mát thông minh giúp kiểm soát nhiệt độ trong quá trình hoạt động ở công suất cao. Dải nhiệt độ vận hành từ -25°C đến +60°C cho phép thiết bị thích nghi với nhiều điều kiện môi trường.

Màn hình LCD 7 inch, Bluetooth và APP hỗ trợ cài đặt trực tiếp tại inverter, trong khi SolisCloud cho phép theo dõi hệ thống từ xa.

Ứng dụng của Solis S6-EH3P20K-H

Solis S6-EH3P20K-H phù hợp với:

• Hệ thống điện mặt trời Hybrid 3 pha công suất lớn.
• Biệt thự và nhà ở có nhu cầu sử dụng điện cao.
• Cửa hàng, văn phòng và cơ sở kinh doanh.
• Công trình sử dụng pin Lithium điện áp cao.
• Hệ thống có nhiều hướng mái cần nhiều MPPT độc lập.
• Công trình cần nguồn Backup 3 pha công suất lớn.
• Hệ thống có tải không cân bằng giữa các pha.
• Công trình cần kết hợp PV, pin, điện lưới và máy phát điện.
• Hệ thống hòa lưới hiện hữu cần bổ sung pin lưu trữ.
• Công trình cần tích hợp hệ thống quản lý năng lượng VPP hoặc EMS.

Inverter Solis S6-EH3P20K-H tại Tân Thanh Energy

Tân Thanh Energy cung cấp inverter Hybrid Solis S6-EH3P20K-H cùng các giải pháp điện mặt trời và lưu trữ năng lượng dành cho biệt thự, nhà ở, cửa hàng, văn phòng và các công trình sử dụng nguồn điện 3 pha.

Khi thiết kế hệ thống sử dụng inverter 20kW, cần tính toán đồng bộ công suất giàn PV, điện áp và dòng điện của 4 chuỗi trên 4 MPPT, dải điện áp pin 120–800V, khả năng tương thích với BMS, dung lượng pin lưu trữ, tải Backup, phân bố tải giữa các pha, dây dẫn và thiết bị bảo vệ AC/DC.

Một cấu hình phù hợp giúp khai thác hiệu quả nguồn năng lượng mặt trời, nâng cao tỷ lệ tự sử dụng điện và đảm bảo hệ thống lưu trữ hoạt động ổn định.
